Los parámetros de un análisis sísmico de la estructura dependen de una norma sísmica utilizada durante los cálculos de una estructura influida por cargas sísmicas.
Seleccione la norma sísmica canadiense NBC 2020 en el cuadro de diálogo Definición de un nuevo caso o haga clic en Parámetros en el cuadro de diálogo Tipo de análisis.
- Haga clic en Herramientas
Preferencias para el proyecto Normas de diseño.
- En la sección Cargas, seleccione NBC de Canadá 2020 en el menú Sobrecargas sísmicas.
- Haga clic en Análisis Tipos de análisis.
Se abre el cuadro de diálogo Tipos de análisis.
- Haga clic en Nuevo. Se abre el cuadro de diálogo Nueva definición de caso.
- Seleccione Sísmico, seleccione NBC de Canadá 2020 y haga clic en Aceptar.

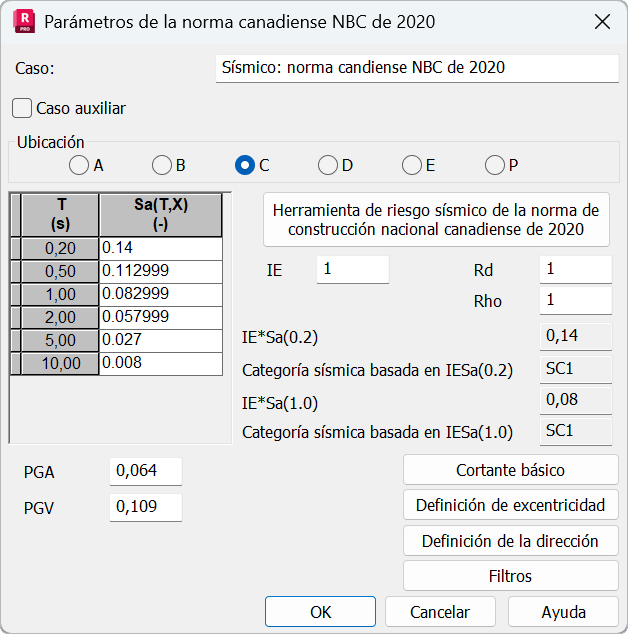

Se abre el cuadro de diálogo Parámetros.
Parámetros normativos
- Las clasificaciones de sitio para el suelo (A, B, C, D, E, F) se ajustan a las tablas 4.1.8.4.-A y 4.1.8.4.-B.
- Espectro
Debe especificar los valores del espectro Sa(0.2), Sa(0.5), Sa(1.0), Sa(2.0), Sa(5.0) y Sa(10.0) según el artículo 4.1.8.1 para la ubicación del sitio.
Haga clic en el botón para acceder al sitio web oficial de NBCC, 2020 National Building Code of Canada Seismic Hazard Tool. Esta página permite obtener los valores necesarios para definir los valores de espectro y coeficiente en función de datos básicos como la ubicación y la clase de suelo del sitio. Para transferir los valores de la tabla de definición del espectro de la página web a la tabla de definición de Robot Structural Analysis, se puede utilizar una operación de copiar y pegar.
Puede acceder a los valores de espectro y copiarlos según el artículo 4.1.8.1 - Sa(0.2), Sa(0.5), Sa(1.0), Sa(2.0), Sa(5.0) y Sa(10.0) o los valores adicionales Sa(0.1) y Sa(0.3). Los valores del espectro para un periodo específico S(Ta) se obtienen por interpolación lineal entre estos valores.
- Coeficientes:
- IE (coeficiente de importancia sísmica) se ajusta a la tabla 4.1.8.5._A.
- Rd (coeficiente de modificación de fuerza relacionada con la ductilidad) y Ro (coeficiente de modificación de fuerza relacionada con la resistencia excesiva) se ajustan a la tabla 4.1.8.9.
- Coeficientes calculados con fines informativos
- Coeficiente PGA: aceleración máxima del suelo, como se define en el punto 4.1.8.4.(1)
- Coeficiente PGV: velocidad máxima del suelo, como se define en el punto 4.1.8.4.(4)
- Valor de IE*Sa(0.2) y categoría sísmica correspondiente para edificios según la tabla 4.1.8.5-B
- Valor de IE*Sa(1.0) y categoría sísmica correspondiente para edificios según la tabla 4.1.8.5-B
En este cuadro de diálogo, también puede acceder a Definición de la dirección Filtros y modificar este valor.
Haga clic en Cortante básico para abrir el cuadro de diálogo Cortante básico. Aquí se puede seleccionar cómo se tiene en cuenta el esfuerzo cortante básico, calculándolo según las disposiciones recogidas en la norma sísmica ASCE 4.1.8.11.(3d) o especificándolo.
Puede examinar todos los parámetros de entrada y la distribución del esfuerzo cortante básico en las notas de cálculo (abra Análisis > Notas de cálculo > Nota de cálculo - simplificada/completa).
