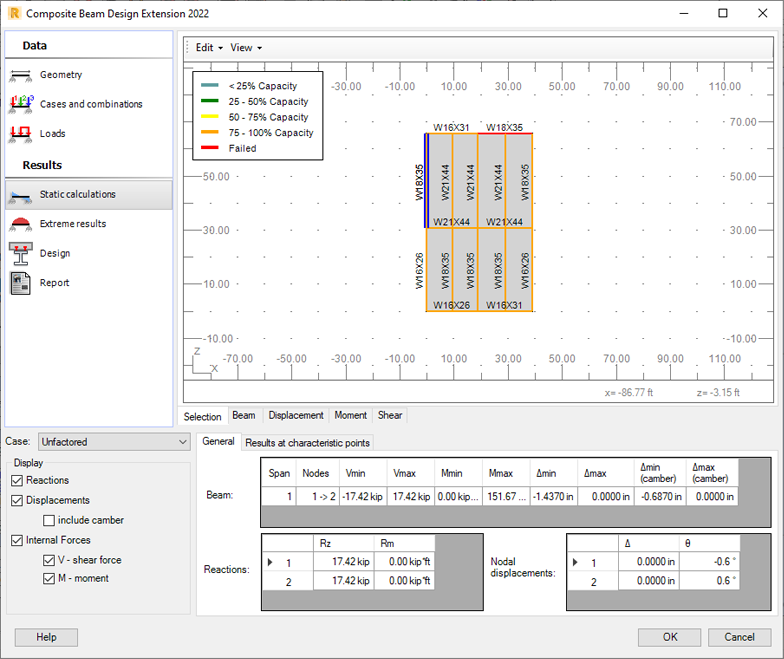

Utilice la ficha Cálculos estáticos para lo siguiente:
Revisar los resultados de los cálculos estáticos de un modelo Robot.
Revisar los resultados de cada combinación y caso de carga.
Para ver los resultados, en el campo Caso, seleccione una combinación o un caso de carga. En la ficha General, se muestran los resultados del análisis estático de la viga, las reacciones y el desplazamiento de los nudos.
Seleccione puntos característicos en la viga y vea los resultados en estos puntos.
- En la ventana gráfica, seleccione la ficha Viga.
- Seleccione Editar
Puntos característicos.
- Mueva el cursor sobre el modelo de viga y haga clic con el botón derecho para seleccionar uno o varios puntos característicos.
Al hacer clic con el botón derecho en un punto, se abre la ficha Resultados en puntos característicos, que muestra los resultados de los puntos seleccionados.
También puede especificar puntos característicos en la viga mediante uno de los siguientes métodos:
- En la ficha Resultados en puntos característicos, haga doble clic en la celda de la columna Excentricidad/Longitud e introduzca un valor.
- Haga doble clic en la celda de la columna Excentricidad e introduzca un valor.
Mostrar diagramas para un resultado y un caso de carga seleccionados
Para mostrar un diagrama, en Mostrar, seleccione un tipo de resultado: Reacciones, Desplazamientos o Esfuerzos internos. A continuación, se añade una ficha con un diagrama correspondiente en la parte inferior de la pantalla gráfica. Haga clic en esta ficha para ver un diagrama.
- Reacciones
- Desplazamientos (opcionalmente con contraflecha)
- Esfuerzos internos (esfuerzo cortante y momento flector)
Puede visualizar los siguientes resultados:
Convención de signos (direcciones positivas de fuerzas y momentos flectores)
