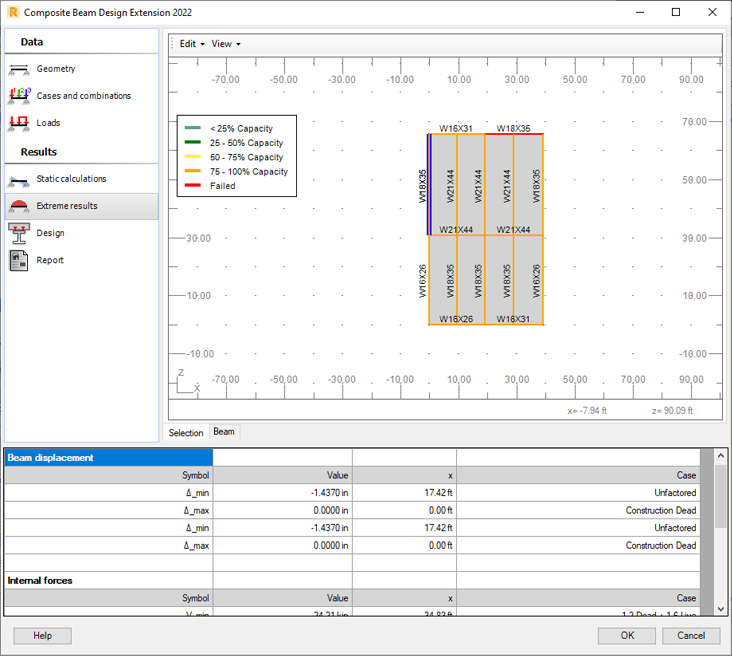

Resultados extremos

Utilice la ficha Resultados extremos para revisar los valores extremos de los siguientes elementos:

• Desplazamiento
• Esfuerzos internos
• Reacciones

para una viga seleccionada en el visor.

Para cada uno de los resultados extremos, se muestran los siguientes datos:

• Valores máximo y mínimo.
• Caso de carga o combinación de cargas.
• Para el desplazamiento de viga: coordenada x que indica dónde se produce el desplazamiento de viga.
• Para esfuerzos internos: coordenada x que indica dónde actúa el esfuerzo interno.
• Para reacciones: ID de nudo donde se produce el valor mínimo/máximo.

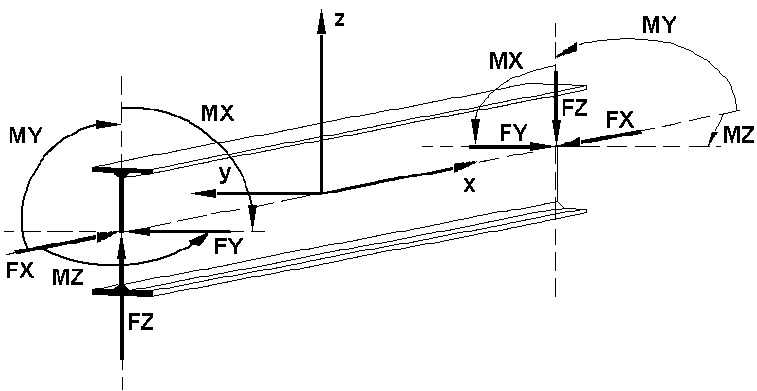

Convención de signos (direcciones positivas de fuerzas y momentos)
