Visor gráfico

Utilice el visor gráfico para mostrar una estructura, una viga, un diagrama o una nota de cálculo analizados según la ficha y los parámetros que seleccione.

El visor gráfico está disponible en todas las fichas de la ventana Composite Beam Design Extension.

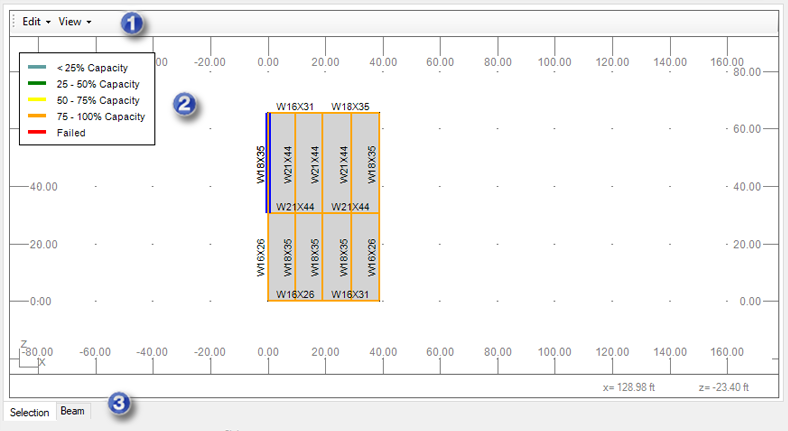

1. Menú

Editar

• Configuración de compuestos. Incluye parámetros por defecto para el diseño, los materiales de vigas y losas, los entramados, las flechas y la contraflecha. Puede personalizar estos valores.

Nota: En la ficha Cálculos estáticos, el menú Editar también contiene los siguientes elementos:
• Punto característico. Utilícelo para seleccionar puntos característicos en la viga seleccionada desde el visor gráfico y mostrar los resultados de estos puntos.
• Eliminar. Utilice esta opción para suprimir un punto característico seleccionado directamente en el visor.

Vista

• Parámetros. Abre el cuadro de diálogo Configuración de la vista, en el que puede seleccionar los elementos que se mostrarán en el visor gráfico.
• Vista inicial. Ajusta la vista a todo el modelo.
• Zoom rectangular. Amplía un área seleccionada.
• Escala. Ajusta la escala de los objetos en la vista de estructura.

Archivo

Para acceder al menú Archivo, seleccione la ficha Informe y, a continuación, en el visor gráfico, seleccione la ficha Informe.

• Exportar a Microsoft Word. Envía una nota de cálculo a un documento de Microsoft Word®.
• Exportar a Microsoft Excel. Envía una nota de cálculo a un documento de Microsoft Excel®.
• Guardar como. Guarda una nota de cálculo como archivo MHT o HTML.
• Imprimir. Imprime una nota de cálculo.

2. Leyenda de proporción

Presenta rangos porcentuales de la proporción y los colores correspondientes. En el visor gráfico, las vigas se marcan con colores. Cada color representa el rango porcentual en el que se incluye la proporción de viga.

3. Fichas

• Selección. Está disponible en todas las fichas de la aplicación. Muestra una estructura analizada.
• Viga. Muestra la viga seleccionada en el visor gráfico y los diagramas de cortante, momento y desplazamiento.
• Desplazamiento, Momento y Cortante.

  Para acceder a estas tres fichas, haga clic en la ficha Cálculos estáticos y, a continuación, seleccione los resultados que desee mostrar: Desplazamiento, M: momento y V: esfuerzo cortante, respectivamente.

• Informe. Muestra una nota de cálculo con los resultados del diseño.

  Para acceder a una nota de cálculo, haga clic en la ficha Informe y, a continuación, seleccione Informe en la parte inferior del visor gráfico.

Configuración de la vista

Para acceder a la configuración de la vista, seleccione Ver Parámetros.

Puede seleccionar los siguientes objetos para mostrarlos en el visor gráfico:

• Números de los nudos
• Sección
• Apoyos
• Resultados
• Entramados

Seleccione Escala con la vista para ajustar la escala de los diagramas mientras amplía o reduce el modelo.

Escala con la vista desactivada

Escala con la vista activada
