Obtenga más información sobre las fichas, la ventana gráfica y las tablas que muestran los parámetros y los resultados.

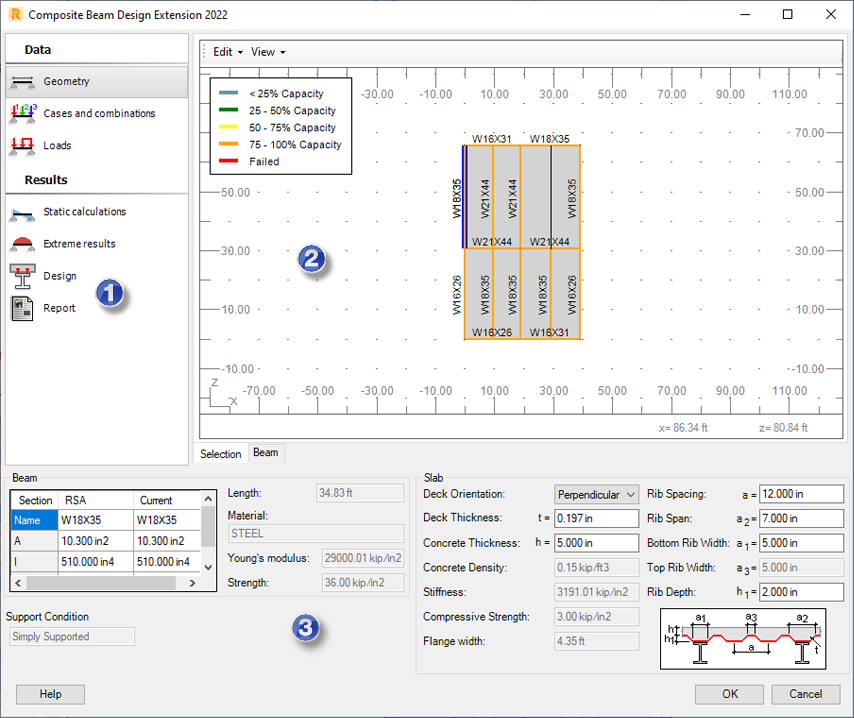

Composite Beam Design Extension contiene los siguientes elementos:
- 1. Fichas
- Se dividen en estos dos grupos:
Datos
- Geometría
- Casos y combinaciones
- Cargas Esta ficha está disponible si se selecciona el método Motor interno para calcular los esfuerzos internos.
Aquí puede revisar los datos y especificar la configuración de la geometría del modelo, las cargas y las combinaciones de cargas.
Resultados
- Cálculos estáticos
- Resultados extremos
- Diseño
- Informe
Aquí puede revisar los resultados de los cálculos estáticos del modelo de Robot, ejecutar el dimensionamiento y visualizar una nota de cálculo.
- 2. Ventana gráfica
- Muestra una estructura analizada, una única viga o diagramas de resultados según la ficha y los parámetros que seleccione.
- 3. Tablas con parámetros y resultados
- El contenido de las tablas depende de una ficha. Las tablas permiten revisar y ajustar los parámetros y los resultados de una viga seleccionada en la ventana gráfica. Aquí también puede seleccionar los resultados que se mostrarán en los diagramas o especificar la configuración del informe.
