Añadir zonas del sistema

Las zonas del sistema son elementos gráficos que permiten designar las áreas del edificio a las que prestarán servicio los sistemas analíticos de aire, los circuitos de agua y los equipos de zona específicos.

Al crear el modelo analítico de energía, se añaden espacios analíticos a todos los volúmenes delimitados en la geometría 3D. Cada espacio analítico se asigna a una zona del sistema en la que se encuentre dentro o próxima. La relación se muestra en el Navegador de sistema.

Para crear zonas del sistema, existen estos dos métodos:

Zona del sistema por espacio

Para añadir una zona del sistema por espacio

  1. Abra una vista de plano en la que se vean los espacios.
  2. Haga clic en la ficha Analizar grupo División en zonas Por espacio .
  3. Para añadir un único espacio a la zona, coloque el cursor sobre un espacio y, una vez que este se resalte, haga clic para añadir el espacio a la zona.

    Para añadir varios espacios a una zona, dibuje un cuadro de selección alrededor de los espacios que se van a añadir, o bien pulse Ctrl mientras selecciona los espacios uno a uno.

  4. Haga clic en (Finalizar edición de zona).

Zona del sistema por boceto

Para añadir una zona del sistema por boceto

  1. Abra una vista de plano.
  2. Haga clic en la ficha Analizar grupo División en zonas Por boceto .

    Se activa el modo de boceto.

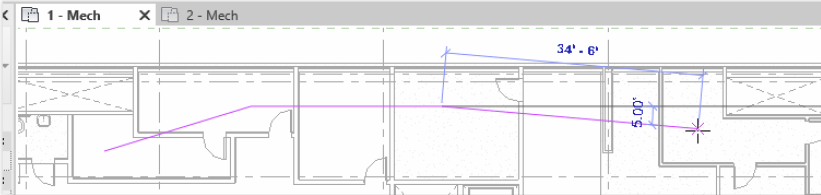

  3. Dibuje líneas y formas según sea necesario en cada habitación que deba incluirse en un área atendida por un sistema analítico específico. Se incluirá cualquier habitación o espacio que toque la línea.

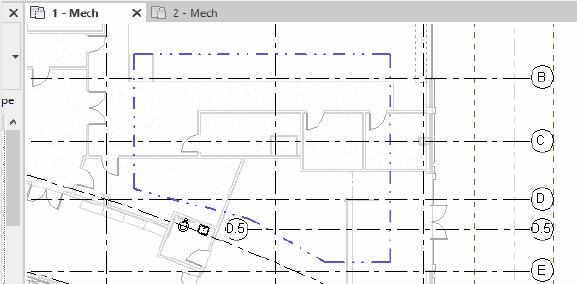

    También puede añadir una zona del sistema como forma 2D mediante las herramientas de boceto estándar. Cualquier elemento que se encuentre dentro de la forma o que la toque formará parte de la zona del sistema.
  4. Haga clic en (Finalizar) para salir del modo de edición.

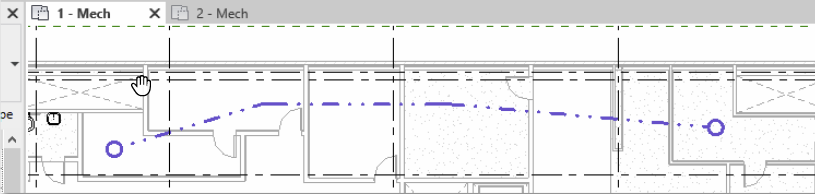

    Se coloca la zona del sistema. Para modificar los parámetros de visualización, en la ficha Categorías de modelo analítico, utilice el cuadro de diálogo Modificaciones de visibilidad/gráficos.

  5. Seleccione la zona del sistema para ver sus propiedades y asigne un equipo de zona.
Nota: Para desfasar una zona del sistema desde su nivel, cambie el parámetro Desfase de nivel en la paleta Propiedades. El valor por defecto es 4 pies o 1,2 metros.
