Colecciones de planos

Las colecciones de planos permiten asignar cualquier plano del modelo a agrupaciones flexibles a las que se puede hacer referencia en Revit, como en vistas, tablas de planificación y filtros.

Descripción general

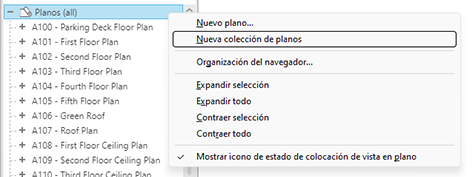

Para crear una colección de planos, en el Navegador de proyectos Planos, haga clic en Nueva colección de planos.

Cada plano incluye el parámetro Colección de planos, que muestra todas las colecciones del modelo.

Existen dos métodos para desplazar un plano dentro o fuera de una colección de planos en el Navegador de proyectos:

• Arrastre y suelte uno o varios planos dentro o fuera de una colección de planos.
• Establezca el valor del parámetro Colección de planos en el nombre de la colección de planos para añadirla, o bien cambie el valor de este parámetro a <Ninguno> para eliminarla.

Se pueden predefinir colecciones de planos para planos marcadores de posición mediante una tabla de planificación de listas de planos. Al convertir un plano marcador de posición más adelante, este se desplazará automáticamente a la colección de planos asignada previamente.

También puede establecer el valor del parámetro Colección de planos en Lista de vistas.

Números de plano duplicados

Cada plano solo puede existir en una ubicación, ya sea dentro de una colección de planos específica o directamente en el modelo.

Se puede utilizar una vez el mismo valor de Número de plano para todos los planos directamente en el modelo y una vez para todos los planos por colección de planos. Por ejemplo, puede conseguir que G001 se utilice una vez en el modelo, una vez en la colección Submission 1 y una vez en la colección Submission 2.

Recibirá un mensaje de error al desplazar un plano a una colección de planos si el número de plano ya se está utilizando en la colección o al cambiar la numeración de un plano a un valor que ya esté en uso.

Al crear planos nuevos directamente en la colección, se les asignará automáticamente esa colección y la numeración intentará continuar según el plano más reciente de esa colección.

Funciones adicionales

• El nombre de la colección de planos aparece antepuesto al número y al nombre del plano en la información sobre herramientas de la ficha de la vista.

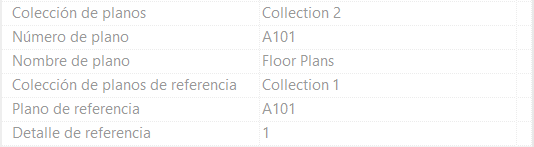

• Los parámetros de solo lectura Colección de planos y Colección de planos de referencia están disponibles para los tipos de vista compatibles en Revit, junto con los parámetros de vista y plano existentes.

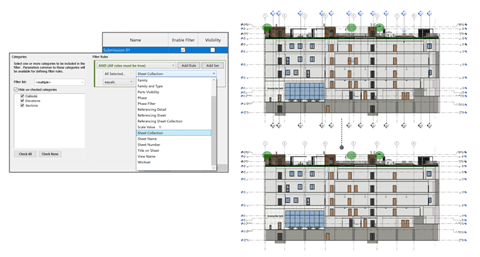

• Los parámetros Colección de planos y Colección de planos de referencia se pueden utilizar en categorías de filtros de vista compatibles (Elevaciones, Secciones, Llamadas y Referencias a vista) y tablas de planificación (Lista de planos y Listas de vistas).

• Los parámetros Colección de planos y Colección de planos de referencia están disponibles en las categorías de familia aplicables (Títulos de vista, Referencias a vista, Extremos de llamada, Marcas de alzado, Marcas de sección y Cuadros de rotulación) para que se puedan utilizar en las etiquetas.
• Al hacer doble clic en una colección de planos en el Navegador de proyectos, se expandirá y se contraerá cada nodo de la colección de planos (de forma coherente con el nodo principal de planos).

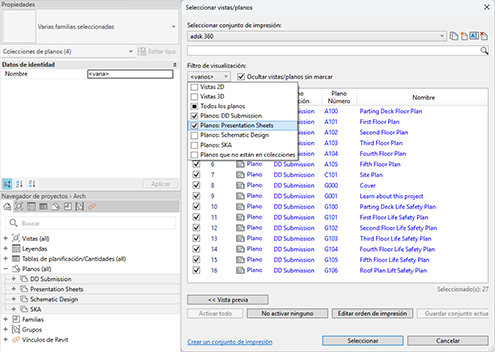

• El cuadro de diálogo Exportar/Imprimir incluye cada colección de planos como un conmutador de filtro de visualización específico para permitir la selección precisa de planos en una o varias colecciones.

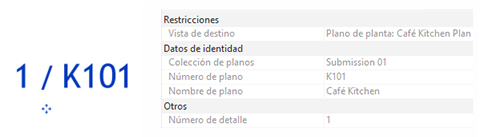

• Las Referencias a vista ahora están disponibles como una categoría para los filtros de vista e incluyen la información de la colección de planos para la vista de destino.

Colecciones de planos: parámetros y tablas de planificación personalizados

A partir de Revit 2026, las colecciones de planos están disponibles como categoría para Parámetros y Tablas de planificación.

• Los nuevos parámetros agregados a la categoría Colección de planos aparecen en cada nodo Colección de planos y los valores de los parámetros se sincronizan con todos los planos incluidos en esa colección. ​ Los valores de los parámetros se muestran como de solo lectura en todos los planos de la colección, ya que se gestionan mediante la colección de planos.
• Si modifica el valor del parámetro en la colección de planos, se actualiza el valor de todos los planos (y las etiquetas de cuadro de rotulación si se incluyen en esa ubicación).
• El desplazamiento de planos a otra colección de planos tiene el mismo efecto, y se actualiza automáticamente el valor en función de lo que se define en esa colección de planos. ​
• En los casos en los que se agrega un parámetro tanto a la categoría Colecciones de planos como a la categoría Planos, el parámetro aparece en ambas. Es editable, pero los valores no se sincronizan. ​
• Las colecciones de planos admiten ambos tipos de tablas de planificación (componente de construcción y tabla de planificación de claves). Los valores de los parámetros se pueden definir directamente en la tabla de planificación. ​
• Al utilizar tablas de planificación de claves de colección de planos, el parámetro Nombre de clave también aparecerá en cada colección. ​
• La asociación de parámetros globales también se admite para todos los parámetros añadidos a la categoría Colecciones de planos. ​ ​

Combinaciones de parámetros y prioridad

Información del proyecto			El valor del parámetro Información del proyecto se muestra en todas las etiquetas de cuadro de rotulación.
Información del proyecto		Planos	Se prioriza el valor del parámetro de ejemplar de plano. Se omite el valor del parámetro Información del proyecto.
Información del proyecto	Colecciones de planos	Planos	Se prioriza el valor del parámetro de ejemplar de plano. Se omiten los valores de los parámetros Información del proyecto y Colección de planos.
Información del proyecto	Colecciones de planos		Se prioriza el valor de Colección de planos y se muestra en los planos. Se utiliza el valor de Información del proyecto si el plano no se encuentra en una colección.
	Colecciones de planos		Se prioriza el valor de Colección de planos y se muestra en los planos. En el caso de los planos que no se encuentran en una colección de planos, se oculta el parámetro.
	Colecciones de planos	Planos	Se prioriza el valor del parámetro de ejemplar de plano. Se omite el valor del parámetro Colección de planos.
