Si la opción Cableado está seleccionada en el panel izquierdo del cuadro de diálogo Configuración eléctrica, el panel derecho incluirá la tabla de cables.
La configuración de la tabla de cables determina cómo se muestran los cables en los planos del sistema eléctrico del proyecto.

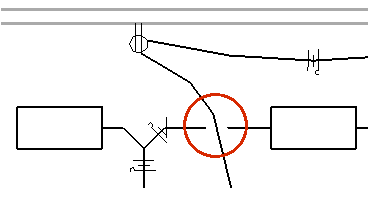

- Separación de cruce de cableado: permite especificar la anchura de la separación que se utiliza para mostrar los cables no conectados que se cruzan, como se muestra.
- Marcas de cable: especifica el estilo de marca que se muestra en los conductores cargado, neutro y de tierra.
Revit proporciona cuatro estilos de marca, como se muestra a continuación:
Marca de cable corto
Marca de cable de círculo
Marca de cable de gancho
Marca de cable largo
- Haga clic en la ficha Insertar
grupo Cargar desde biblioteca
(Cargar familia).
- En el cuadro de diálogo Abrir, vaya a AnotacionesElectricidadMarcas.
- Seleccione uno o más archivos de familia de marcas y haga clic en Abrir.
Para cargar una familia de marcas
Puede asignar un estilo diferente a cada conductor.
Haga clic en la columna Valor y, a continuación, en
, y seleccione un estilo de la marca.
Puede utilizar el editor de familias para personalizar una marca existente o crear marcas adicionales.
- Haga clic en la ficha Insertar
- Línea inclinada a través de marcas: determina si se visualiza la marca del conductor de tierra como una línea diagonal que atraviesa las marcas del resto de los conductores, como se muestra.
Haga clic en la columna Valor y, a continuación, en
, y seleccione Sí para aplicar esta función a las marcas. Si selecciona No, se muestra la marca especificada para el conductor de tierra.
- Mostrar marcas: determina si desea ocultar siempre las marcas, mostrarlas siempre o mostrarlas solo para los retornos.
- Flecha de retorno de varios circuitos: determina si se muestran una o varias flechas en todos los cables del circuito o solo en el cable final.
- Estilo de flecha de retorno: especifica el estilo de la flecha de retorno, incluidos su ángulo y tamaño.
