Acerca de la aplicación de una función y una prioridad a una capa de una estructura compuesta

A cada capa se asigna una función específica para que la capa pueda unirse a su capa funcional correspondiente.

Reglas para uniones de capas

• Revit conecta las capas de prioridad alta antes de conectar capas con una prioridad más baja.

  Por ejemplo, supongamos que va a unir dos muros compuestos. Una capa en el primer muro con prioridad 1 se une a una capa con prioridad 1 del segundo muro. La capa con prioridad 1 puede atravesar capas de prioridad inferior antes de unirse a la otra capa con prioridad 1. Una capa con una prioridad inferior no puede atravesar otras capas de prioridad idéntica o superior.

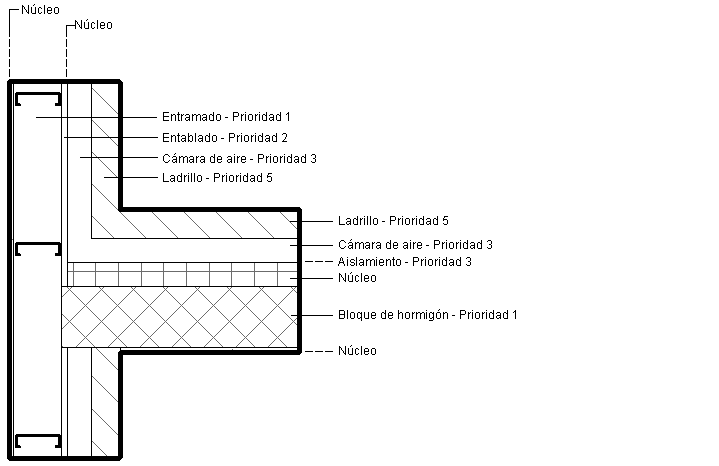

  La ilustración siguiente muestra capas de prioridad superior que se unen antes que las capas de prioridad inferior. La capa CMU de prioridad 1 del muro horizontal atraviesa todas las capas hasta llegar a la capa de entramado metálico de prioridad 1 del muro vertical. Observe que el aislamiento en el muro horizontal no atraviesa la cámara de aire en el muro vertical porque ambos son de prioridad 3 y se encuentran fuera de la capa del núcleo.



• Cuando las capas se unen, la unión es correcta si ambas capas son del mismo material. Si las dos capas tienen materiales distintos, aparece una línea en la unión.
• Cada capa debe tener una función asignada para que Revit pueda ajustar las capas con precisión.
• Las capas dentro del núcleo de un muro atraviesan capas de prioridad superior que se encuentran fuera del núcleo del muro unido. Las capas en el núcleo se extienden hasta el núcleo de un muro unido, aunque las capas del núcleo estén configuradas con prioridad 5.

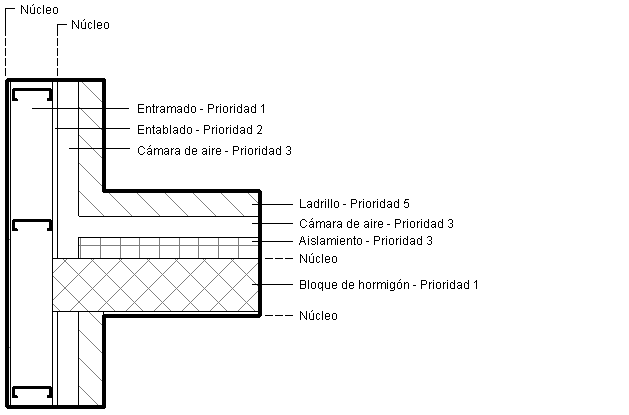

  La ilustración siguiente muestra cómo una capa de prioridad inferior dentro del núcleo atraviesa capas de prioridad superior fuera del núcleo. La capa de aislamiento del muro horizontal se ha movido dentro del núcleo. La capa de aislamiento puede atravesar ahora cualquier capa fuera del núcleo, independientemente de su prioridad.



Funciones de capas

Puede asignar las siguientes funciones a las capas:

• Estructura: capa en la que se apoya el resto del muro, suelo o cubierta.
• Substrato: material, como tablones de yeso o madera contrachapada, que sirve de base para otro.
• Capa térmica/aire: aísla y evita que entre aire.
• Capa membrana: membrana que suele evitar la entrada de vapor de agua. Es conveniente que el grosor de la capa membrana sea cero.
• Acabado 1: el acabado 1 suele ser la capa exterior.
• Acabado 2: el acabado 2 suele ser la capa interior.

Nota: Puede personalizar la prioridad de las capas desde el nivel de tipo de elemento mediante el cuadro de diálogo Editar montaje (consulte Abra el cuadro de diálogo Editar montaje para Muros compuestos).
