Aprenda a utilizar los identificadores de extremo de barra para administrar las restricciones de las barras con doblados.

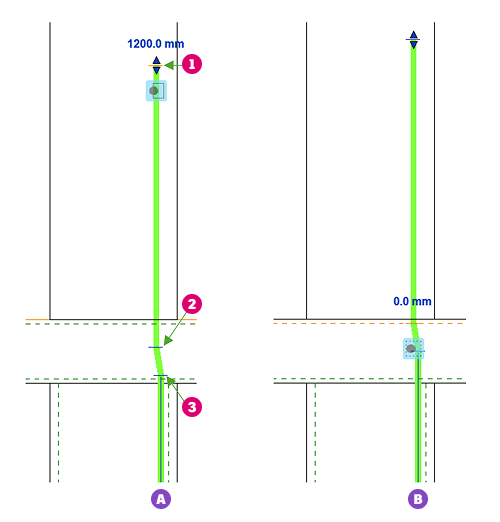

Para cada extremo de la barra con doblado, puede seleccionar una de las posiciones de identificador final (1, 2 o 3) desde las que se mide el desfase hasta el objetivo de restricción. En el siguiente ejemplo, para la barra A, se ha seleccionado la posición de identificador 1 y se ha restringido a 1200 mm desde la cara superior de la losa.
Para la barra B, se ha seleccionado la posición de identificador 2 y se ha restringido al recubrimiento de la cara superior de la losa con un desfase de 0 mm.
Al restringir a un extremo de barra con doblado, las tres posiciones de identificador final son objetivos potenciales a los que restringir. Debe colocar el cursor sobre el extremo de la barra para resaltar los objetivos.

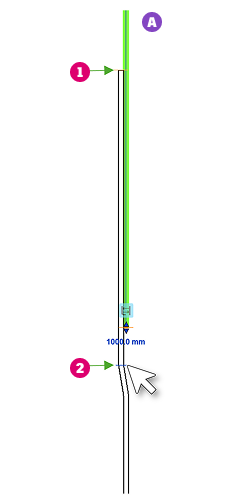

En el siguiente ejemplo, el identificador final de la barra A está restringido a la posición 1 del identificador final de la otra barra con doblado.
Al pasar el cursor sobre el doblado, la posición 2 se resalta y puede hacer clic en ella para seleccionarla y medir el desfase desde esa ubicación.
