Modificar un doblado de armadura

Ajuste manualmente la orientación y la rotación del doblado de armadura al crear bocetos o modificar armaduras.

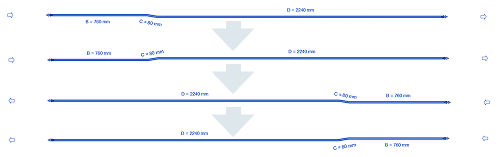

1. Desplace el doblado. Seleccione la armadura.

2. Pulse la BARRA ESPACIADORA para rotar la orientación del doblado y la forma de armadura.

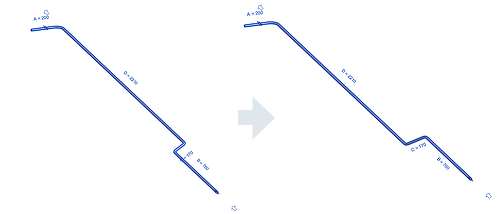

3. Invierta la orientación del doblado. Seleccione la armadura.

4. Haga clic en la ficha Modificar | Armadura estructuralgrupo Modo (Editar boceto).

5. Haga clic en para invertir la orientación del doblado.

6. Haga clic en la ficha Modificar | Armadura estructural Editar boceto de armaduragrupo Modo (Finalizar modo de edición) para ver la orientación del doblado.

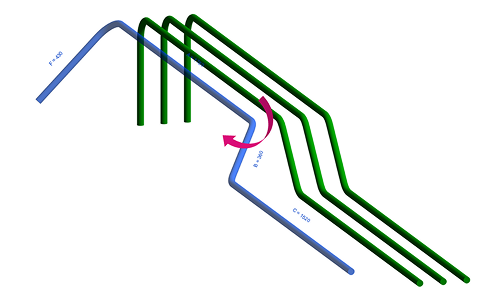

7. Rote los doblados. Seleccione la armadura.
8. En la paleta Propiedades, modifique los parámetros Rotación al inicio o Rotación al final.

9. Haga clic en la ficha Modificar | Armadura estructuralgrupo Modo (Editar boceto). En la paleta Propiedades, modifique los parámetros Rotación al inicio o Rotación al final.
10. Haga clic en la ficha Modificar | Armadura estructuralgrupo Modo (Editar familia). Haga clic en la ficha Modificar grupo Propiedades (Tipos de familia). En el cuadro de diálogo Parámetros de forma de armadura, modifique los parámetros Rotación al inicio o Rotación al final. Esto cambia la rotación de los doblados o los ganchos de todas las barras que utilizan esta forma, una vez que se ha cargado en el proyecto.

Consejo: Puede utilizar Editar barras para rotar solo algunas de las barras del conjunto, por ejemplo, las barras de esquina de un pilar.
