Las longitudes de doblado de un tipo de armadura se definen en el cuadro de diálogo Longitudes de doblado de armadura.
Para acceder al cuadro de diálogo, haga clic en el botón Editar de Longitudes de doblado en Propiedades de tipo de armadura. Puede buscar los diagramas de estos parámetros en las imágenes debajo de la tabla siguiente.
| Nombre | Descripción |
|---|---|
| Nombre de tipo de doblado | Se trata de una lista automática de tipos de doblado de armadura definidos en el proyecto. |
| Cálculo automático | Desactive esta casilla para anular el cálculo automático de las cotas de los doblados y el diámetro de la barra para la longitud. |
| Pendiente de doblado 1 | Muestra la pendiente del doblado, tal y como se define en el tipo de doblado. Desactive Cálculo automático para modificar este valor para el tipo de armadura. |
| Longitud en ángulo | Muestra la longitud en ángulo del doblado. |
| Longitud recta | Muestra la longitud recta del doblado. |
| Desfase de doblado | Muestra el desfase del doblado. Si se ha activado la opción Cálculo automático, Desfase de doblado = Multiplicador de desfase de doblado * Diámetro de barra de modelo . |
| Longitud | Muestra la longitud del doblado. Si se ha activado la opción Cálculo automático, Longitud = Multiplicador de longitud * Diámetro de barra . |

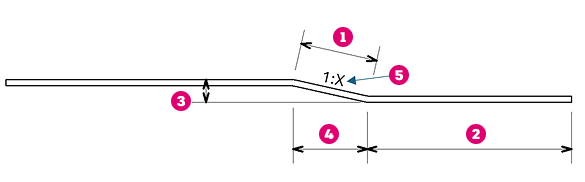

Longitud en ángulo de doblado final
Longitud de doblado
Desfase de doblado
Longitud recta de doblado final
Pendiente de doblado 1:X
