Métodos de numeración en conjuntos de armaduras variables

Defina el método de numeración de armaduras en conjuntos de distribución variables.

Cuando se coloca un conjunto de armaduras con distribución variable, los patrones de numeración se pueden asignar en la sección Conjunto de armaduras variable del cuadro de diálogo Configuración de refuerzo. ¿Dónde está?

• Ficha Estructura menú desplegable del grupo Refuerzo (Configuración de refuerzo).

En el cuadro de diálogo Configuración de refuerzo, seleccione una de las opciones siguientes.

Numerar barras individualmente. Se asignará un número a cada una de las armaduras del conjunto. Las armaduras similares se harán coincidir en todo el proyecto teniendo en cuenta las convenciones de numeración de las armaduras.

Asignar números exclusivos a cada conjunto. Cada armadura del conjunto tendrá el mismo número. A continuación, cada armadura se diferencia mediante un número de sufijo especificado y cada conjunto de armaduras tendrá un número exclusivo, aunque todas las barras sean idénticas.

Igualar conjuntos con barras idénticas. Cada armadura del conjunto tendrá el mismo número. Cada barra individual se diferencia mediante un sufijo. Los conjuntos de armaduras con barras idénticas en el mismo índice obtendrán el mismo número.

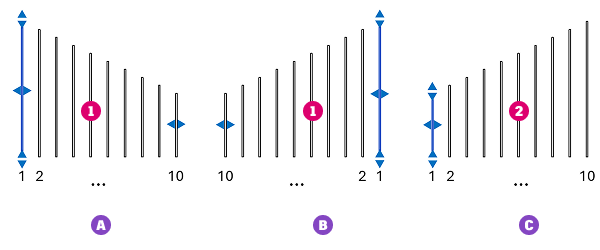

En el ejemplo siguiente, las barras de los conjuntos A y B tienen el mismo número de armadura (1), ya que ambas barras del mismo índice son idénticas. El conjunto C obtiene el número de armadura 2 porque la primera barra del conjunto es la más corta.
