Dividir conjunto de armaduras

Divida uno o varios conjuntos de armaduras en la posición de la barra seleccionada o en la referencia de línea de intersección.

Puede optar por restringir los conjuntos resultantes, así como por dividir uno o todos los conjuntos de una cadena de empalmes.

• Modificar | Armadura estructural grupo Empalme menú desplegable (Empalme) (Dividir conjunto de armaduras).

O

• Modificar | Empalme de armadura grupo Modo (Dividir conjunto de armaduras).

Nota: La división solo está disponible para los conjuntos de armaduras controladas por forma. No se admiten actualmente el refuerzo de área, el refuerzo por camino ni la armadura de forma libre.

Elegir barra

Divida un conjunto mediante la selección de una barra.

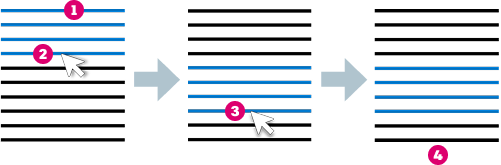

1. Seleccione uno o más conjuntos de armaduras. Estos serán conjuntos que se pueden dividir.
2. En Modificar | Armadura estructural grupo Empalme, haga clic en el menú desplegable (Empalme) y seleccione (Dividir conjunto de armaduras). También puede pulsar el comando Empalme y, a continuación, cambiar el modo a Conjunto dividido.
3. En Modificar | Conjunto dividido, haga clic en (Elegir barra).
4. Coloque el cursor sobre una barra para ver resaltado el conjunto resultante. Se resalta desde la primera barra del conjunto hasta la que tiene el cursor encima. Haga clic en la barra para dividir .
5. Continúe seleccionando barras en cualquiera de los conjuntos iniciales o los conjuntos resultantes de divisiones .
6. Los conjuntos divididos se muestran como una vista preliminar. Haga clic en (Finalizar) para aceptar los conjuntos divididos o en (Cancelar) para descartar la selección y salir de la herramienta Dividir conjunto de armaduras.

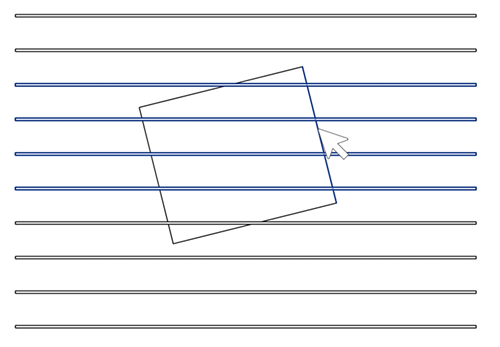

También puede seleccionar referencias de línea para dividir uno o varios conjuntos.

1. También en el modo Elegir barra, coloque el cursor sobre una referencia de línea recta para ver un resaltado de los conjuntos divididos.
2. Seleccione la línea que desea dividir. Una referencia de línea puede dividir un conjunto un máximo de dos veces.
3. Los conjuntos divididos se muestran como una vista preliminar. Haga clic en (Finalizar) (4) para aceptar los conjuntos divididos o en (Cancelar) para descartar la selección y salir de la herramienta Dividir conjunto de armaduras.

Conjuntos de restricciones

Puede restringir automáticamente los conjuntos resultantes de la división activando (Restringir conjuntos) en Modificar | Dividir conjunto grupo Opciones. Se crea una restricción entre el plano de barra y las extensiones fuera de plano de los conjuntos, de modo que se mueven juntos después de la división.

A continuación se muestra un ejemplo: con el conjunto dividido y la edición de las restricciones, se muestra la restricción bidireccional entre el plano de barra del segundo conjunto y los identificadores fuera de plano del primer conjunto .

Dividir todos los conjuntos

Active el conmutador (Dividir todos los conjuntos) en el grupo Opciones de Modificar | Dividir conjunto para dividir todos los conjuntos de una cadena de empalme. Si esta opción está desactivada, solo se dividirá un conjunto y se descartarán las conexiones de empalme entre este conjunto y los conjuntos adyacentes de la cadena.

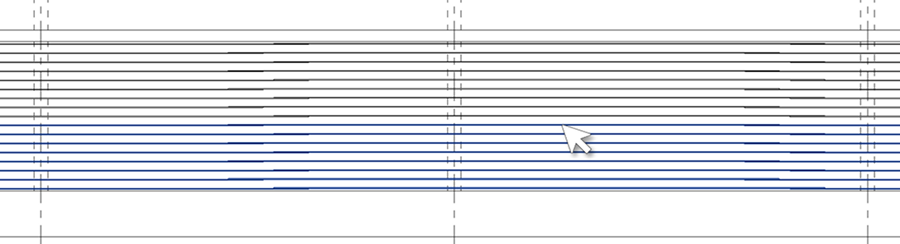

A continuación, se muestra un ejemplo en el que las barras de todos los conjuntos de la cadena de empalmes se resaltan al colocar el cursor sobre la barra de uno de los conjuntos.

Nota: La opción para dividir todos los conjuntos está disponible si se selecciona al menos uno de los conjuntos de una cadena de empalmes al iniciar el comando Dividir.
