Añadir un símbolo de dirección de la luz de suelo

Puede volver a aplicar un símbolo de dirección de la luz de suelo si se ha eliminado del forjado estructural.

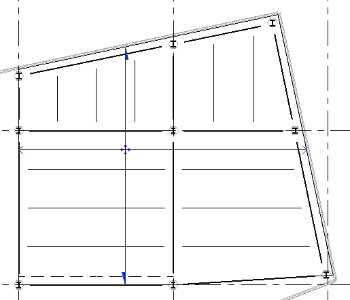

Al colocar un forjado estructural, se inserta con él un componente de dirección de la luz en una vista de plano. La dirección de la chapa metálica la establece la dirección de las flechas rellenas.

1. Haga clic en la ficha Anotargrupo Símbolo (Dirección de la luz).
2. (Opcional) Para colocar automáticamente la etiqueta, haga clic en la ficha Anotargrupo Símbolo (Dirección de la luz) (Colocación automática). Al hacer clic por primera vez en el suelo o la losa, la etiqueta se coloca automáticamente en su centro.
3. Para colocar manualmente la etiqueta, desactive Colocación automática, haga clic una vez para seleccionar el suelo o la losa y haga clic de nuevo para colocar la etiqueta.
4. Coloque el cursor en la ubicación que desee en el forjado estructural y haga clic para colocar la dirección de la luz.
