Modificar una conexión personalizada

Modifique los componentes de una conexión personalizada.

1. Seleccione la conexión personalizada.
2. Haga clic en la ficha Modificar | Conexiones estructurales grupo Conexión (Editar).
3. En el grupo Editar tipo de conexión personalizada, haga clic en:
   • (Añadir) para seleccionar subelementos que conformarán el tipo de conexión personalizada.
   • (Eliminar) para excluir subelementos del tipo de conexión personalizada.
     Nota: Al eliminar un elemento de la conexión personalizada, se suprimirá automáticamente el elemento correspondiente del proyecto, excepto el elemento del ejemplar de conexión personalizada que se ha editado, que se conservará en el modelo como un elemento de acero independiente. Algunos elementos de acero necesitan un anfitrión (por ejemplo, tornillos, modificadores, etc.). Los elementos que necesitan un anfitrión se suprimirán del modelo para todos los ejemplares de conexión personalizada si se eliminan sin su anfitrión. Los tornillos y los anclajes pueden ajustar su posición en función del elemento conectado que se elimine de la conexión personalizada, junto a estos componentes.

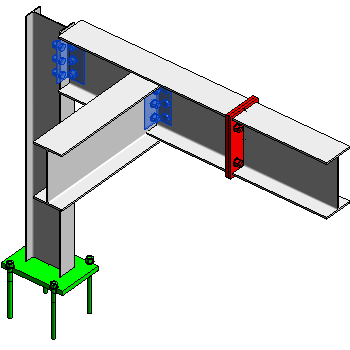

   Nota: Puede añadir conexiones estándar a conexiones personalizadas definidas anteriormente, pero solo en casos en los que no cambie el número inicial de elementos anfitriones. Por ejemplo, en la imagen siguiente, la conexión personalizada consta de dos ángulos de delimitación (azules). La conexión personalizada se ha enlazado a un pilar estructural para que pueda añadirse una pletina base. Sin embargo, en el caso de la pletina de empalme frontal (roja), se necesitaría una viga adicional que no se haya enlazado a la conexión personalizada original. Por este motivo, la pletina de empalme frontal no se ha podido añadir a la conexión personalizada.


4. Al editar una conexión personalizada, tenga en cuenta lo siguiente:

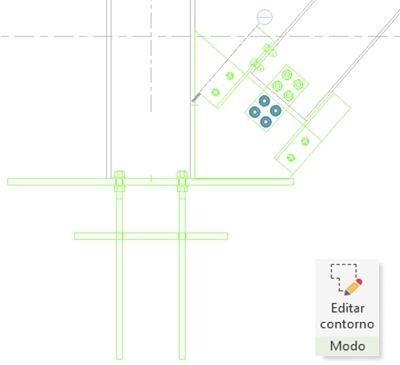

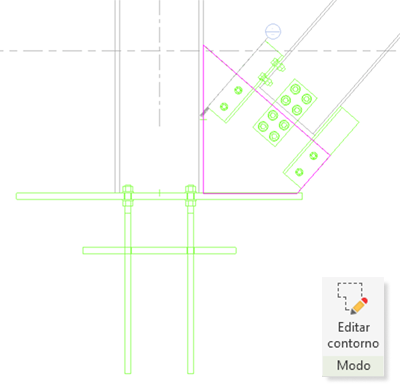

   • Puede modificar los contornos de pletinas, los cortes de contorno y los patrones de agujeros, tornillos, anclajes y pernos que formen parte de una conexión personalizada y no estén controlados por una conexión estándar.

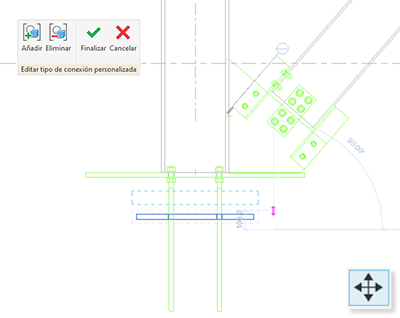

   • Puede desplazar pletinas, perfiles, soldaduras, tornillos, anclajes y pernos que formen parte de una conexión personalizada y que no estén controlados por una conexión estándar.


   • Solo puede seleccionar elementos de esa conexión personalizada; los demás elementos del modelo aparecen atenuados y no se pueden seleccionar.
5. En el grupo Editar tipo de conexión personalizada, haga clic en (Finalizar) para completar las modificaciones realizadas en la conexión personalizada o (Cancelar) para cerrar el grupo sin guardar los cambios.

Nota: Esta acción define de nuevo la conexión personalizada. Si el modelo contiene varios ejemplares del tipo de conexión personalizada modificado, todos los ejemplares se actualizarán (incluidos los parámetros del ejemplar). Se muestra un mensaje de advertencia antes de realizar esta acción.
