Modele fácilmente armaduras con doblados en áreas congestionadas para evitar conflictos.

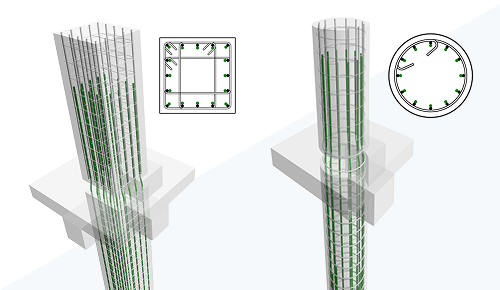

- Puede propagar armaduras con doblados a elementos de hormigón similares.
- Al igual que los ganchos, el doblado es una terminación paramétrica de la barra.
- Puede añadir doblados a armaduras controladas por forma y de forma libre. La presencia del doblado define la forma, tanto si se hace coincidir con una existente como si se crea una nueva.
- El doblado se añade dentro de la longitud del segmento para armaduras controladas por forma y de forma libre.

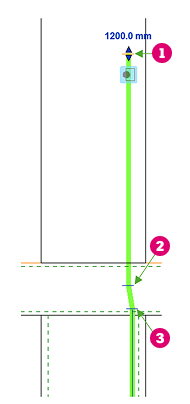

- Edición de restricciones de barras con doblados: en cada extremo de la barra con doblado, hay tres posiciones de identificador desde las que se mide el desfase:

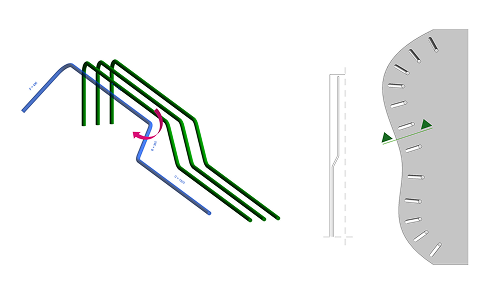

- Rotación de doblado y gancho: la rotación de doblado se aplica a todas las barras del conjunto y define la forma de la armadura. Rote barras individuales mediante Editar barras. En el caso de las armaduras de forma libre, la rotación por defecto de doblado (0 grados) es perpendicular a la superficie de anfitrión.
- Cotas de doblado y modificación por tipo: duplique un tipo de doblado existente para crear el suyo propio. Modifique los valores de pendientes y longitudes de doblado para el tipo de armadura. Consulte Parámetros de longitud de doblado de armadura.
-
Notificación de longitudes de armadura de doblado y edición de la familia de formas de armadura:
- Controle la asignación de ganchos, tratamientos finales y doblados a partir de los parámetros Tipo al inicio y Tipo al final de la familia de formas de armadura.
- Utilice el nuevo parámetro Nombre de la forma para informar del código de forma de las barras con doblados y las barras de boceto. El parámetro se puede editar desde la familia de formas.
- Añada las longitudes de doblado inicial y final a los parámetros de forma de armadura para la notificación en el modelo.
- El nombre de la forma es de solo lectura en el modelo.
Esta función la han sugerido los clientes en el foro de ideas y se describe en el plan de productos.
Para obtener más información, consulte Definir y añadir un doblado de armadura y Editar restricciones de armadura para barras con doblados.
