Mejoras en el modelo de coordinación

Se ha mejorado la función Modelo de coordinación, incluido el aspecto gráfico, la visibilidad de los elementos y la capacidad de localizar y ver modelos de coordinación directamente en el lienzo de Revit..

Aspecto gráfico

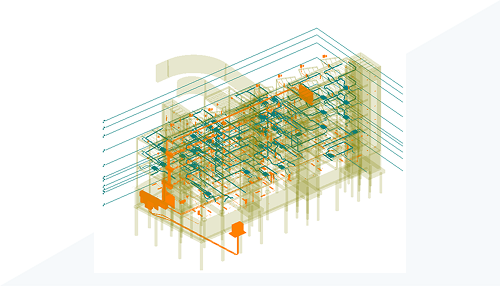

Puede asignar un color a cada modelo de coordinación para distinguir rápidamente entre diferentes modelos.

También puede utilizar colores distintivos para cada categoría de elementos del modelo de coordinación a fin de facilitar su reconocimiento.

Control de visibilidad de los objetos

Puede gestionar la visibilidad de los modelos de coordinación y sus ejemplares en el cuadro de diálogo Modificaciones de visibilidad/gráficos para vista 3D: {3D}.

Puede seleccionar solo los detalles pertinentes que se mostrarán ocultando al instante elementos o categorías de elementos mediante el menú de acceso directo de la ficha Modificar | Modelo de coordinación o el menú contextual.

Utilice la ficha Modificar | Modelo de coordinación grupo Mostrar elementos ocultos Pasar a mostrar elementos ocultos para mostrar los elementos y las categorías ocultos del modelo de coordinación.

Opción Mostrar de los modelos de coordinación activada

En el cuadro de diálogo Gestionar vínculos, haga clic en Mostrar en el menú superior para localizar y ver los modelos de coordinación directamente en el lienzo de Revit. También puede hacer clic con el botón derecho en el modelo seleccionado en la lista.

Para obtener más información, consulte Modelos de coordinación.
