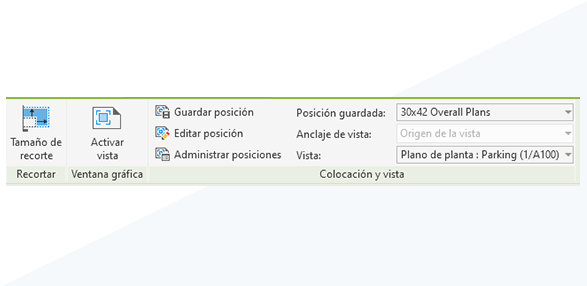

Utilice el grupo Colocación y vista de la ficha Modificar | Ventanas gráficas para guardar, modificar y gestionar las posiciones de vista en un plano.
Usar posiciones de vista guardadas
Para alinear vistas entre planos, utilice las siguientes opciones de Anclaje de vista:
- Origen de la vista (valor por defecto): permite bloquear y mantener las posiciones de la vista en los planos en relación con el origen de la vista. Este método es útil para alinear vistas de orientación en planta entre planos.
- Opciones Centro/Superior izquierda/Superior derecha/Inferior derecha/Inferior izquierda: permiten bloquear y mantener las posiciones de vista en planos en relación con el valor de Anclaje de vista especificado. Este método es útil cuando se desea que las vistas se coloquen siempre en una ubicación específica del plano, como cerca de una esquina del cuadro de rotulación.
La colocación de la vista en plano es útil para los casos en los que dispone de numerosas vistas de orientación en planta similar y desea que se alineen y mantengan la coordinación entre los planos. O bien, tiene presentaciones típicas, como las secciones de muro de edificios, que desea colocar en el mismo desfase para varios planos.
La función Intercambiar vista en plano existente se ha integrado en estos flujos de trabajo de la siguiente manera:- El parámetro existente Posición de ventana gráfica se ha fusionado con el parámetro Anclaje de vista.
- Anclaje de vista = Origen de la vista es el valor por defecto para todas las vistas.
- Las vistas con la región de recorte admitida y activada pueden utilizar Anclaje de vista = Centro, así como las mismas opciones de anclaje nuevas adicionales, como Superior izquierda, Superior derecha, Inferior derecha e Inferior izquierda.
Se ha añadido un nuevo comando auxiliar, Restablecer posiciones de cuadros de rotulación, al menú contextual de Planos del Navegador de proyectos para desplazar los ejemplares de cuadro de rotulación colocados de nuevo al origen por defecto. Este comando está disponible cuando se seleccionan varios ejemplares de cuadro de rotulación o varios planos desde el Navegador de proyectos.
Esta función la han sugerido los clientes en el foro de ideas (en las publicaciones sobre alinear vistas en planos independientes y aumento del control sobre la colocación de vistas en planos) y se describe en el plan de productos.
Para obtener más información, consulte Colocación de la vista en plano y colocación automatizada.
