Se han mejorado las herramientas de sólidos topográficos, incluidas actualizaciones de las subdivisiones y mejoras de precisión.
Mejora de las subdivisiones

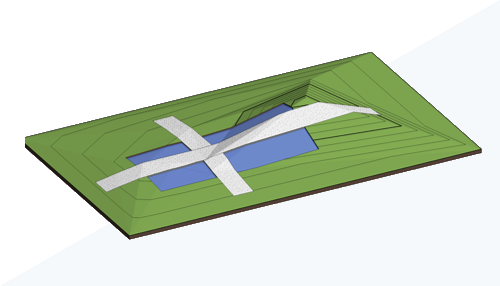

Al crear una subdivisión en un sólido topográfico, se genera una nueva subdivisión que sigue la geometría del sólido topográfico anfitrión. Puede proporcionar un desfase a la subdivisión. Un desfase positivo coloca la subdivisión por encima del anfitrión, mientras que uno negativo la coloca por debajo de este. Un desfase negativo excava el anfitrión; el volumen de excavación se indica en las propiedades de la subdivisión. Para crear una subdivisión que utilice un material diferente al del sólido topográfico anfitrión, cambie el tipo de sólido topográfico.
Las subdivisiones son una subcategoría de sólidos topográficos. Utilice estilos de objeto y modificaciones de visibilidad/gráficos para controlar cómo se muestran las subdivisiones en las vistas del modelo.
- Heredar curvas de nivel: ahora se controla directamente mediante el tipo de sólido topográfico utilizado por la subdivisión.
- Material: ahora se controla directamente mediante el tipo de sólido topográfico utilizado por la subdivisión.
Las capas utilizadas en estructuras compuestas, como un sólido topográfico, tienen una limitación geométrica que debe ser superior a 0,8 mm. Si la subdivisión original tiene una altura inferior a 0,8 mm, se creará un tipo con el grosor mínimo. Gráficamente, conservará la altura, la posición y el material de la subdivisión original; la parte inferior de la nueva subdivisión se extenderá debajo de la superficie del sólido topográfico anfitrión.
Para obtener más información, consulte Subdividir un sólido topográfico.
Umbral de puntos
- LinkToposolidMaxPointThreshold: se utiliza al vincular la topografía al modelo.
- NativeToposolidMaxPointThreshold: se utiliza al crear elementos de sólido topográfico a partir de archivos de texto o DWG importados.
Establezca los valores para estos en el archivo Revit.ini. El rango válido es de 10 000 a 50 000. El uso de un mayor número de puntos para crear elementos de sólido topográfico proporcionará una representación más precisa, pero puede afectar al rendimiento al editar los sólidos topográficos o al desplazarse por el modelo. El valor por defecto para ambos parámetros es de 20 000 puntos.
Si cambia el valor de un parámetro en el archivo Revit.ini, el parámetro se aplicará a los sólidos topográficos creados después de realizar el cambio. Los sólidos topográficos creados antes del cambio no se verán afectados.
Para obtener más información, consulte Acerca del archivo Revit.ini y Parámetros Misc en Revit.ini.
Precisión de volumen de región nivelada
Los métodos utilizados para calcular los volúmenes de corte y relleno de una región nivelada se han modificado para mejorar su precisión. Los volúmenes adicionales más allá del contorno del nuevo sólido topográfico ya no se incluyen en los cálculos. El volumen se calcula ahora exclusivamente dentro del contorno del nuevo sólido topográfico y se proyecta hacia arriba.
Para obtener más información, consulte Crear una región nivelada y Acerca de los informes sobre volúmenes de corte y relleno en un emplazamiento.
Se ha mejorado la precisión al vincular topografía
Al volver a cargar la topografía vinculada en versiones anteriores de Revit, la precisión mejorada de la vinculación puede generar una topografía que se alinee más estrechamente con la geometría del vínculo. En algunos casos, puede vincular con éxito una topografía que antes no se podía. Consulte las imágenes mostradas a continuación.

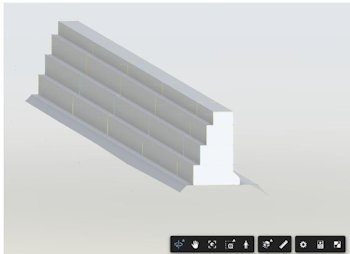

Archivo de origen que se va a vincular
|

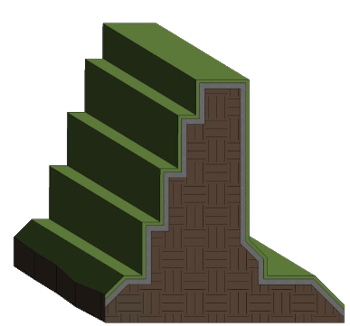

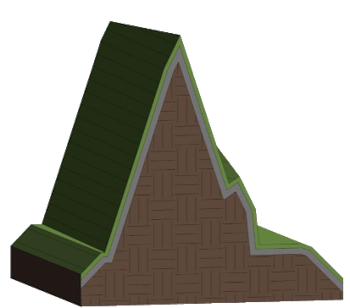

Antes de la mejora de la precisión | Después de la mejora de la precisión |
|---|---|
 |
 |
Para obtener más información, consulte Vincular topografía.
Estabilidad de vacío de corte
Active Estabilidad de vacío de corte en los modelos para aumentar la probabilidad de realizar cortes correctos en algunos sólidos topográficos. El parámetro Estabilidad de vacío de corte aplica aleatoriamente un pequeño desplazamiento a la geometría de corte a lo largo del eje X o Y hasta que se realiza un corte correctamente. El cambio puede afectar ligeramente a la precisión de la geometría vacía. Cuando se aplica Estabilidad de vacío de corte, los cambios se notificarán en un aviso y en el archivo de diario.
Estas funciones fueron sugeridas por los clientes en el foro de ideas (en las secciones sobre permitir que las nuevas subdivisiones topográficas se introduzcan en la topografía y permitir que las subdivisiones de sólidos topográficos utilicen tipos de sólidos topográficos en lugar de solo materiales) y se describen en el plan de productos.
Para obtener más información, consulte Sólido topográfico: Excavar y Eliminar excavación.
