Crear un elemento in situ

Utilice la herramienta Muro in situ para crear un muro diseñado manualmente con geometría exclusiva que no es posible crear con otras herramientas de muro.

1. Haga clic en una de las siguientes opciones:
   • Ficha Arquitecturagrupo Construirmenú desplegable Muro (Muro in situ)
   • Ficha Estructuragrupo Estructuramenú desplegable Muro (Muro in situ)
2. Escriba un nombre para el nuevo tipo de muro in situ.

   Se abre el Editor de familias, y la geometría existente en el modelo de construcción se muestran en tramado.

3. Utilice el Editor de familias para diseñar el muro.

   Por ejemplo, en la ficha Creargrupo Formas, utilice las herramientas Extrusión, Fundido, Revolución, Barrido, Fundido de barrido y Vacío para crear la geometría del muro in situ. Consulte Creación de geometría vacía o sólida y Dibujo de bocetos de elementos.

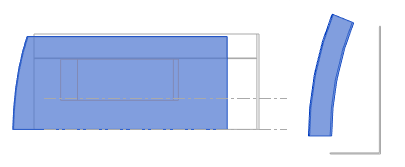

   La imagen siguiente muestra un muro in situ en una vista de alzado y en una vista de plano. El resto de la geometría del modelo aparece en tramado.


4. Haga clic en (Finalizar modelo).

   El muro in situ se muestra en el modelo.

5. En el entorno del proyecto, siga diseñando el modelo.
