Parámetros de detalles de plegado de armadura

Vea y modifique los parámetros de los detalles de plegado de armadura.

Parámetro	Descripción
Gráficos
Anchura	Solo detalle de plegado esquemático: especifica la anchura del cuadro que define el tamaño del detalle de plegado esquemático. La cota especificada es el tamaño de impresión.
Altura	Solo detalle de plegado esquemático: especifica la altura del cuadro que define el tamaño del detalle de plegado esquemático. La cota especificada es el tamaño de impresión.
Tipo de etiqueta	Especifica el tipo de etiqueta incrustada en el detalle de plegado.
Nivel de detalle	Solo detalle de plegado realista: especifica cómo se representa el detalle de plegado en la vista.

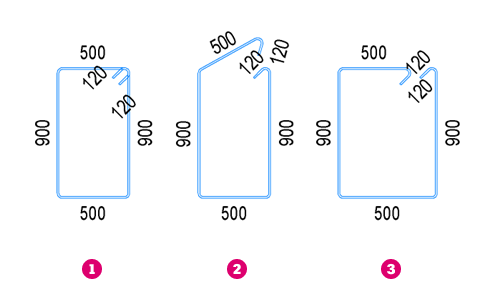

Representación	Especifica si el detalle de plegado de las barras de curva de nivel cerradas se muestra igual que la armadura, con segmentos de desfase o como desplegado. Estándar. Desplegar. Desfase.

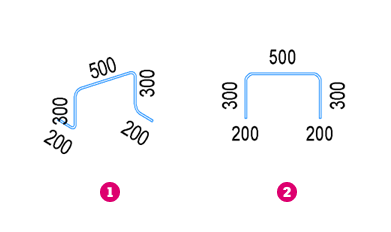

Vista para forma 3D	Especifica la orientación de la vista para el detalle de plegado que representa las formas de armadura 3D. Isométrica. Plano.
Cotas variables del conjunto de armaduras	Especifica si se muestran los valores de la barra de referencia del conjunto o los valores mínimo y máximo.
Cotas
Cotas de longitud del segmento	Especifica si se muestran las cotas de longitud en el detalle de plegado.
Estilo de cota lineal	Especifica el estilo de cota lineal que se utilizará para las cotas de longitud de segmento y longitud de arco en el detalle de plegado.
Longitudes de segmentos rectos	Especifica si se muestran las longitudes de segmento mediante cotas o texto para el detalle de plegado.
Longitudes de segmentos de arco	Especifica si se muestran las longitudes de arco mediante cotas o texto para el detalle de plegado.
Posición del texto de cota	Especifica si el texto de cota del detalle de plegado debe estar siempre en el exterior de la línea de cota o colocado según el valor por defecto de la cota. Fuera de la línea de cota. Estilo de cota por defecto.

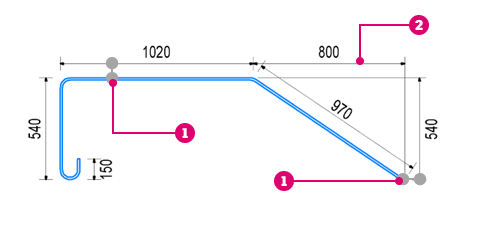

Desfase de cota	Especifica el desfase de la línea de cota del detalle de plegado con respecto al segmento acotado. Desfase de cota. Desfase de texto.
Longitudes de gancho	Especifica si se muestran las cotas de longitud de gancho para el detalle de plegado.
Otras cotas	Especifica si se muestran otras cotas, como las cotas ortogonales o globales, tal y como se han definido en la familia de formas de armadura.
Cotas angulares	Especifica si se muestran las cotas angulares para el detalle de plegado.
Estilo de cota angular	Especifica el estilo de cota angular que se utilizará para el detalle de plegado.

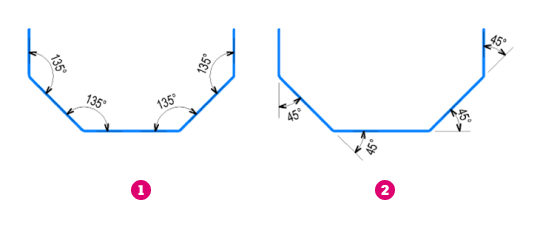

Medición de ángulo	Especifica si se miden los ángulos interiores o exteriores entre los segmentos del detalle de plegado. Ángulos interiores. Ángulos exteriores.
Mostrar para ángulos	Especifica si se muestran las cotas angulares del detalle de plegado para todos los ángulos o solo para los ángulos superiores o inferiores a 90 grados.
Posición del texto del ángulo	Especifica si el texto de cota angular del detalle de plegado debe estar siempre en el exterior de la línea de cota o colocado según el valor por defecto de la cota.

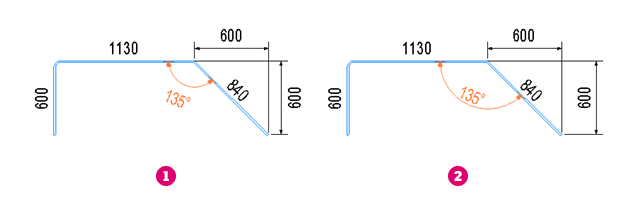

Desfase de cota angular	Especifica el desfase de la línea de cota angular del detalle de plegado. El valor de desfase se ajusta en función de la vista (por ejemplo, un desfase de 3 mm a escala 1:25 es igual a 75 mm en la vista). Desfase de cota.
Ángulos de los ganchos	Especifica si se muestran las cotas angulares de gancho para el detalle de plegado.
Cotas del diámetro de curvatura	Especifica si se muestra la curvatura de barra para los segmentos de arco del detalle de plegado mediante cotas radiales o de diámetro.
Estilo de cota radial	Especifica el estilo de cota radial para el detalle de plegado.
Estilo de cota de diámetro	Especifica el estilo de cota de diámetro para el detalle de plegado.
Tipo de cota	Especifica si se muestra la curvatura de barra mediante cotas radiales o de diámetro para el detalle de plegado.
Pliegues de segmento	Especifica si también se muestran las cotas de plegado de segmento para el detalle de plegado.
Curvaturas de los ganchos	Especifica si también se muestran las cotas de curvatura de gancho para el detalle de plegado.
