Detalle de plegado de armadura en las opciones de tabla de planificación

Utilice el menú de opciones específico para ver y modificar las opciones de detalle de plegado, incluidas las cotas que se muestran para el detalle de plegado o los estilos de cota que se utilizan.

Para acceder al cuadro de diálogo Opciones de detalle de plegado de armadura en las propiedades de tabla de planificación, realice lo siguiente:

1. Abra la tabla de planificación (haga doble clic en su nombre en el Navegador de proyectos o haga clic en la ficha correspondiente).
2. En la paleta Propiedades de tabla de planificación, en Otro, haga clic en Editar junto a Formato.
3. En el cuadro de diálogo Propiedades de tabla de planificación ficha Formato, seleccione el campo Detalle de plegado y haga clic en Editar junto a la opción Propiedades de campo.

Se abre el cuadro de diálogo Opciones de detalle de plegado.

Opción	Descripción
Gráficos

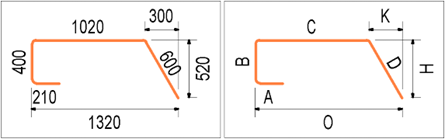

Parámetros de forma de armadura	Especifica si el detalle de plegado muestra los valores de las longitudes y los ángulos de segmento o los nombres de parámetro asignados en la familia de formas de armadura.
Estilo de línea	Especifica el estilo de línea utilizado para el detalle de plegado.

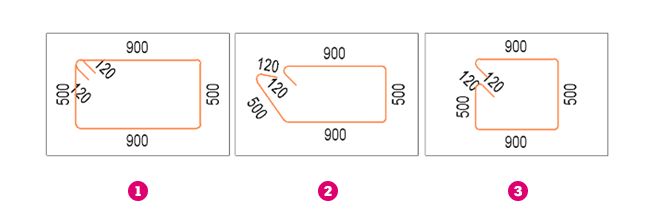

Representación	Especifica si el detalle de plegado de las barras de curva de nivel cerradas se muestra igual que la armadura, con segmentos de desfase o como desplegado. Estándar. Desplegar. Desfase.

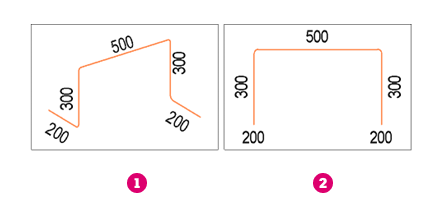

Vista para forma 3D	Especifica la orientación de la vista para el detalle de plegado que representa las formas de armadura 3D. Isométrica. Plano.

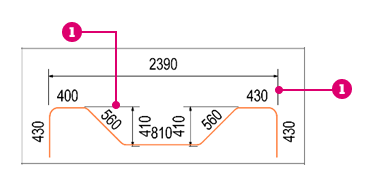

Cotas variables de armadura	Especifica si se debe mostrar la indicación de varios valores para las barras agrupadas en la misma fila o los valores mínimo y máximo.
Longitudes	Especifica si se muestran las cotas de longitud para el detalle de plegado.
Mostrar longitudes como	Especifica si se muestran las longitudes de segmento mediante cotas o texto para el detalle de plegado.
Mostrar longitudes de arco como	Especifica si se muestran las longitudes de arco mediante cotas o texto para el detalle de plegado.

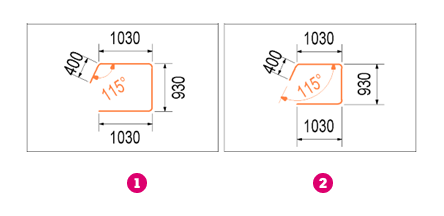

Posición del texto de cota	Especifica si el texto de cota del detalle de plegado debe estar siempre en el exterior de la línea de cota o colocado según el valor por defecto de la cota. Fuera de la línea de cota. Estilo de cota por defecto.

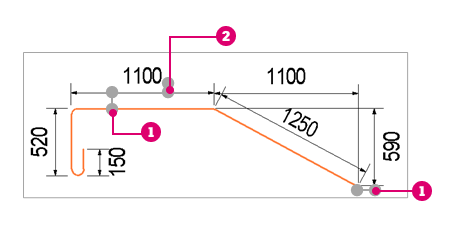

Desfase de cota	Especifica el desfase de la línea de cota del detalle de plegado con respecto al segmento acotado. Desfase de cota. Desfase de texto.
Longitudes de los ganchos	Especifica si se muestran las cotas de longitud de gancho para el detalle de plegado.
Otras cotas	Especifica si se muestran otras cotas (1), como las cotas ortogonales o globales, tal y como se han definido en la familia de formas de armadura.
Ángulos	Especifica si se muestran las cotas angulares para el detalle de plegado.
Estilo de cota angular	Especifica el estilo de cota angular que se utilizará para el detalle de plegado.

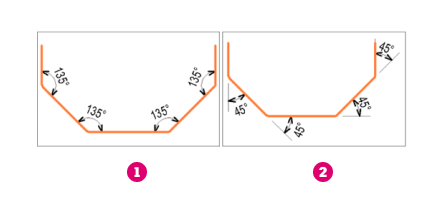

Medición de ángulo	Especifica si se miden los ángulos interiores o exteriores entre los segmentos del detalle de plegado. Ángulos interiores. Ángulos exteriores.
Mostrar para ángulos	Especifica si se muestran las cotas angulares del detalle de plegado para todos los ángulos o solo para los ángulos superiores o inferiores a 90 grados.
Posición del texto del ángulo	Especifica si el texto de cota angular del detalle de plegado debe estar siempre en el exterior de la línea de cota o colocado según el valor por defecto de la cota.
Desfase de cota angular	Especifica el desfase de la línea de cota angular del detalle de plegado. Desfase de cota.
Ángulos de los ganchos	Especifica si se muestran las cotas angulares de gancho para el detalle de plegado.
Diámetro/radio de plegado	Especifica si se muestra la curvatura de barra para los segmentos de arco del detalle de plegado mediante cotas radiales o de diámetro.
Estilo de cota radial	Especifica el estilo de cota radial para el detalle de plegado.
Estilo de cota de diámetro	Especifica el estilo de cota de diámetro para el detalle de plegado.
Tipo de cota	Especifica si se muestra la curvatura de barra mediante cotas radiales o de diámetro para el detalle de plegado.
Pliegues de segmento	Especifica si también se muestran las cotas de plegado de segmento para el detalle de plegado.
Curvaturas de los ganchos	Especifica si también se muestran las cotas de curvatura de gancho para el detalle de plegado.
