Modelado de acero de punto a punto

Utilice la opción Acortamiento automático de Configuración estructural para crear geometría de elementos de acero a partir de los puntos exactos de clic inicial y final.

¿Dónde está?

• Ficha Estructuragrupo Estructura

Acerca del acortamiento automático de elementos de acero durante la unión automática

Puede activar y desactivar el comportamiento de acortamiento automático de los elementos de acero estructural para los modelos nuevos o, de forma retroactiva, para los modelos actuales con los siguientes pasos:

O

1. Active la casilla Desactivar acort. auto. de elementos de acero durante la unión auto.
   Nota: Si aparece un cuadro de diálogo de aviso, haga clic en Aceptar.
2. Haga clic en Aceptar para guardar los cambios y cerrar el cuadro de diálogo Configuración estructural.

Los elementos de acero del dibujo se actualizarán con la geometría de punto a punto para los elementos de proyecto existentes y los elementos recién creados.

Opción	Ejemplo

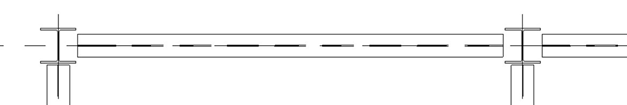

Vigas de acero con la opción Acortamiento automático activada

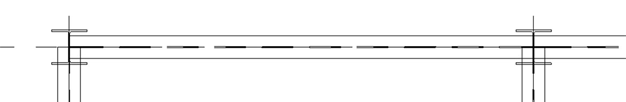

Vigas de acero con la opción Acortamiento automático desactivada

Nota:

• En el grupo Propiedades, se han modificado los siguientes conjuntos de valores:
  • No se puede modificar el valor de Extensión inicial.
  • Reducción de junta inicial se ha eliminado de la lista.
  • El grosor se vuelve a calcular para que coincida con la longitud.
  • Los valores de Longitud del sistema y Longitud de corte son ahora iguales.
  • Los elementos se pueden editar de forma adicional mediante modificadores de acero u otras funciones de Revit como vacíos, etc.
• En la cinta de opciones, al seleccionar una viga, la función Cambiar referencia ya no está disponible.
• Los pilares y los pilares inclinados no se ven afectados por la opción de punto a punto; la geometría se acortará según lo previsto según el contexto.

Flujo de trabajo de punto a punto para pilares inclinados

Al añadir un pilar inclinado mediante el flujo de trabajo de punto a punto, la geometría del pilar ahora se extiende hasta el punto final de la longitud del sistema.

Si desactiva la opción de punto a punto, el pilar inclinado se ajustará a un estado secundario. En este estado, el pilar se alinea con la parte inferior de la viga de intersección y se enlaza con la línea de intersección más pequeña.

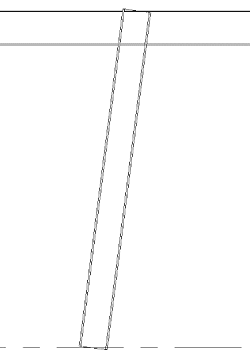

Representación de pilar inclinado creada con la opción de punto a punto activada Alineación de geometría superior: Línea de ubicación Justificación de enlace en parte superior: Intersecar pilar por la mitad

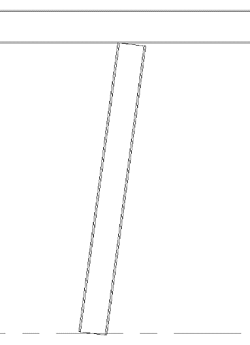

Representación de pilar inclinado creada con la opción de punto a punto desactivada Alineación de geometría superior: Línea de ubicación Justificación de enlace en parte superior: Intersección máxima
