Rectangle

Utilisez Rectangle pour créer des splines rectangulaires ou carrées.

• Groupe de fonctions Créer > (Formes) > Splines > Panneau déroulant Type d’objet > Rectangle
• Menu par défaut : menu Créer > Formes > Rectangle
• Menu alternatif : menu Objets > Formes > Rectangle

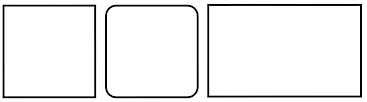

Exemples de rectangles.

Procédure

Pour créer un rectangle :

1. Accédez au groupe de fonctions Créer et cliquez sur (Formes).
2. Cliquez sur Rectangle.
3. Choisissez une méthode de création. Par défaut, la méthode est définie sur Arête.
4. Dans la fenêtre, vous pouvez créer un rectangle basé sur trois points :
   1. Cliquez une fois pour définir le coin du rectangle ou du point de départ, puis maintenez le bouton gauche de la souris enfoncé pour définir l’angle.
   2. Maintenez la touche Maj enfoncée tout en faisant glisser le curseur pour limiter l’angle en fonction des contraintes d’angle de la forme.
   3. Faites glisser pour définir la première arête (longueur) et relâchez le bouton gauche de la souris une fois que vous avez obtenu la longueur souhaitée.
   4. Faites glisser pour définir la deuxième arête (largeur) et relâchez le bouton gauche de la souris une fois que vous avez obtenu la largeur souhaitée.
5. Vous pouvez également maintenir la touche Ctrl enfoncée tout en faisant glisser le curseur pour contraindre la spline à un rapport hauteur/largeur de 1:1 et créer un carré.

Interface

groupes de fonctions Rendu et Interpolation

La plupart des formes à base de splines partagent ces paramètres. Pour plus d’informations, consultez les sections Panneau déroulant Rendu et Panneau déroulant Interpolation.

Panneau déroulant Méthode de création

La forme Rectangle fermé propose un choix standard pour la méthode de création : Centre ou Arête. Pour plus d’informations, consultez la section Panneau déroulant Méthode de création.

Panneau déroulant Entrée au clavier

Crée une Spline Rectangle à partir du clavier. Utilisez les paramètres X/Y/Z pour spécifier le point central et les autres paramètres pour définir les cotes et le rayon de coin, puis cliquez sur Créer. Après la création de la spline, vous pouvez utiliser les commandes du panneau déroulant Paramètres pour ajuster les paramètres (voir ci-dessous).

Panneau déroulant Paramètres

Une fois la spline Rectangle créée, vous pouvez modifier les paramètres suivants :

Longueur

Définit la taille du rectangle le long de l'axe Y local.

Largeur

Définit la taille du rectangle le long de l'axe X local.

Rayon coin

Crée des coins arrondis. Lorsque vous choisissez la valeur 0, le rectangle comprend des coins de 90 degrés.
