Cet outil vous permet de créer des préparations de soudure avec des chanfreins et raccords sur les arêtes de l'élément sélectionné.
Les préparations de soudure peuvent être créées sur les bords droits des plaques et sur des poutres droites (si elles ont déjà un raccourcissement), ce qui inclut les sections circulaires et rectangulaires. La longueur de la préparation de la soudure est basée sur la section exacte, ce qui signifie qu'elle prend en compte les angles de la poutre.
Les longueurs variables (décalages) peut être spécifiées dans la boîte de dialogue Propriétés.

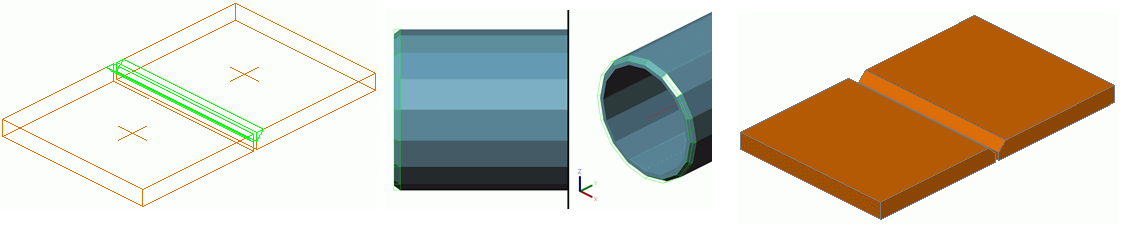

Le type de représentation de la largeur exacte de la préparation de soudure affiche la forme résultante exacte avec des biseaux sur les arêtes. Les préparations de soudures sont représentées en vert.
Accès à la commande
Palette d'outils Traitements :
(Préparation de soudure).
Ligne de commande : _AstM14CommAddFeatEdge
- Dans la palette d'outils Traitements, cliquez sur (Préparation de soudure).
- Sélectionnez la face ou l'arête de l'élément pour créer la préparation de soudure avec chanfrein.
- Dans la boîte de dialogue des propriétés de la préparation de la soudure, sélectionnez l'onglet Chamfrein.
- Dans la liste déroulante Type, sélectionnez Droit.
- Définissez les paramètres souhaités : angle de biseau, hauteur et largeur, ainsi que le côté du biseau (dessus / dessous ).
- Fermez la boîte de dialogue Propriétés.
- La préparation de soudure est créée.
- Dans la palette d'outils Traitements, cliquez sur (Préparation de soudure).
- Sélectionnez la face ou l'arête de l'élément pour créer la préparation de soudure avec raccord.
- Dans la boîte de dialogue des propriétés de la préparation de la soudure, sélectionnez l'onglet Chamfrein.
- Dans la liste déroulante Type, sélectionnez Arrondi.
- Définissez les paramètres souhaités : définissez le rayon du raccord, le type de raccord et le côté du raccord (dessus / dessous ).
- Fermez la boîte de dialogue Propriétés.
- La préparation de soudure est créée.
