Paramètres

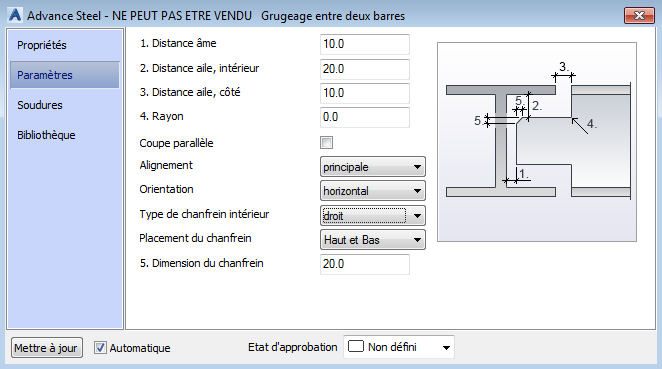

Dans cet onglet de la boîte de dialogue Propriétés, vous pouvez définir la distance entre les poutres.

1. Distance de l'âme	Définit la distance entre les âmes de deux poutres.
2. Distance de l'aile, intérieur	Définit la distance de grugeage par rapport au côté intérieur de l'aile de la poutre de plancher.
3. Distance de l'aile, côté	Définit la distance entre le côté externe de l'aile de la poutre de plancher et la poutre traitée.
4. Rayon	Définit le rayon de l'angle de grugeage.
Coupe parallèle	Si cette option est sélectionnée, la poutre secondaire est coupée perpendiculairement. Sinon, une coupe parallèle à la poutre principale est créée.
Aligner	Sélectionnez l'alignement du grugeage.
Aligner	La poutre secondaire est coupée parallèlement à la poutre principale.
Perpendiculaire	La poutre secondaire est coupée perpendiculairement.
Orientation	Sélectionnez l'orientation du grugeage.
Horizontal	Le grugeage est aligné horizontalement.
Incliné	Le grugeage est aligné par rapport à la pente de la poutre secondaire.
Finition d'angle	Différentes finitions d'angle sont disponibles : convexe, concave et droite. La dimension de l'angle est ensuite définie. Sélectionnez Aucun pour un raidisseur rectangulaire.
Position d'angle	Sélectionnez l'emplacement de création de la finition d'angle : haut et bas ; des finitions d'angle sont créées au niveau des parties supérieure et inférieure de la poutre secondaire. Haut : une finition d'angle est créée au niveau de la partie supérieure de la poutre secondaire. Bas : une finition d'angle est créée au niveau de la partie inférieure de la poutre secondaire.
5. Dimension chanfrein	Définit la dimension de l'angle.
