Définir un jeu entre poutre

A l'aide de cette commande, vous permet de définir l'espacement souhaité entre deux poutres. Les poutres sont automatiquement décalées.

Cet outil est utile pour la conception des fermes.

Accès à la commande

Dans la palette d'outils Usinages, sélectionnez (Jeu entre poutre).

Ligne de commande : _AstM9CommExecuteExternalCode BeamClearance

Décaler une poutre d'une distance définie

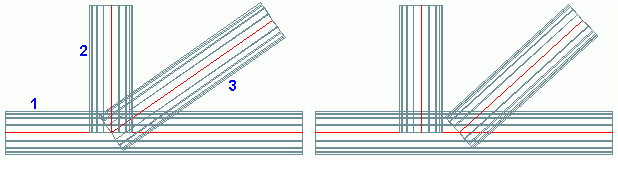

1. Dans la palette d'outils Usinages, sélectionnez (Jeu entre poutre).
2. Sélectionnez la poutre principale et appuyez sur la touche <Entrée>.
3. Sélectionnez la deuxième poutre et appuyez sur la touche <Entrée>.
4. Sélectionnez la poutre à décaler et appuyez sur la touche <Entrée>.
5. Sur la ligne de commande, entrez la valeur d'espacement et appuyez sur la touche <Entrée>.

• La poutre est déplacée de la distance définie.
