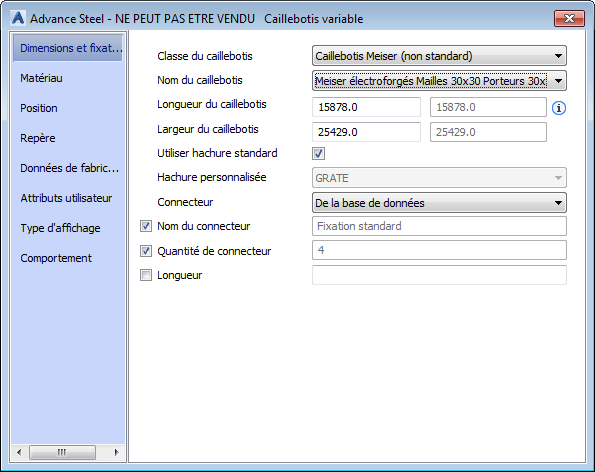

Dans cet onglet de la boîte de dialogue des propriétés de caillebotis, vous pouvez sélectionner la classe de caillebotis et la taille en fonction de la classe sélectionnée.
| Classe du caillebotis | Répertorie toutes les normes et fournisseurs. |
| Dimension du caillebotis | Affiche la liste des tailles de caillebotis conformément à la sélection (fournisseur) de la classe. |
| Longueur du caillebotis |
Valeurs grisées : affichent la longueur calculée de la boîte de délimitation du caillebotis variable. Ces valeurs sont calculées en fonction du plus petit rectangle qui s'adapte à l'intérieur du grillage rectangulaire modélisé et est aligné sur la direction de charge du grillage. La taille de ce grillage est importante, car le grillage est fabriqué à partir d'une partie de grillage avec la direction de charge alignée sur sa longueur et est ensuite coupé pour correspondre au grillage modélisé requis. Valeurs modifiables : cette valeur modifie la forme visible du caillebotis rectangulaire, ainsi que la valeur de la longueur, en ignorant l'orientation de la charge. |
| Largeur du caillebotis |
Valeurs grisées : Affichent la largeur calculée de la boîte de délimitation du caillebotis variable. Ces valeurs sont calculées en fonction du plus petit rectangle qui s'adapte à l'intérieur du grillage rectangulaire modélisé et est aligné sur la direction de charge du grillage. La taille de ce grillage est importante, car le grillage est fabriqué à partir d'une partie de grillage avec la direction de charge alignée sur sa longueur et est ensuite coupé pour correspondre au grillage modélisé requis. Valeurs modifiables : cette valeur modifie la forme visible du caillebotis rectangulaire, ainsi que la valeur de la largeur, en ignorant l'orientation de la charge.

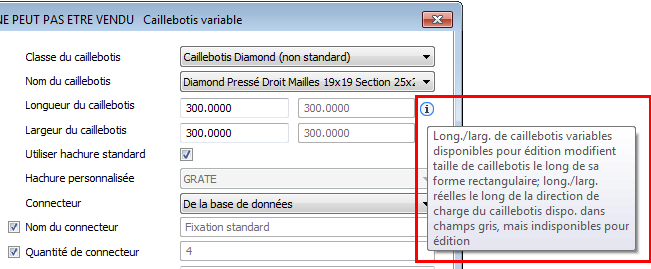

Remarque : Dans la boîte de dialogue Caillebotis variable, si vous passez le pointeur de la souris sur le point d'exclamation sur le côté droit du champ grisé Longueur du caillebotis, une info-bulle s'affiche. L'info-bulle fournit des explications sur l'existence de deux champs Longueur/Largeur.
 |
| Utiliser les hachures standard | Si cette option est activée, des hachures standard sont utilisées. Dans le cas contraire, vous pouvez sélectionner des hachures personnalisées. |
| Hachures personnalisées | Répertorie toutes les hachures disponibles. Vous pouvez sélectionner les hachures pour représenter la face supérieure du caillebotis. |
| Connector |
Les connecteurs sont triés séparément, par conséquent, ils ne sont pas représentés dans le modèle mais peuvent apparaître dans la nomenclature.
|
| Nom du connecteur | Pour un type de connecteur défini, définit le nom du connecteur. Ce nom apparaîtra dans la nomenclature. |
| Quantité de connecteurs | Pour un type de connecteurs défini, définit le nombre de connecteurs. |

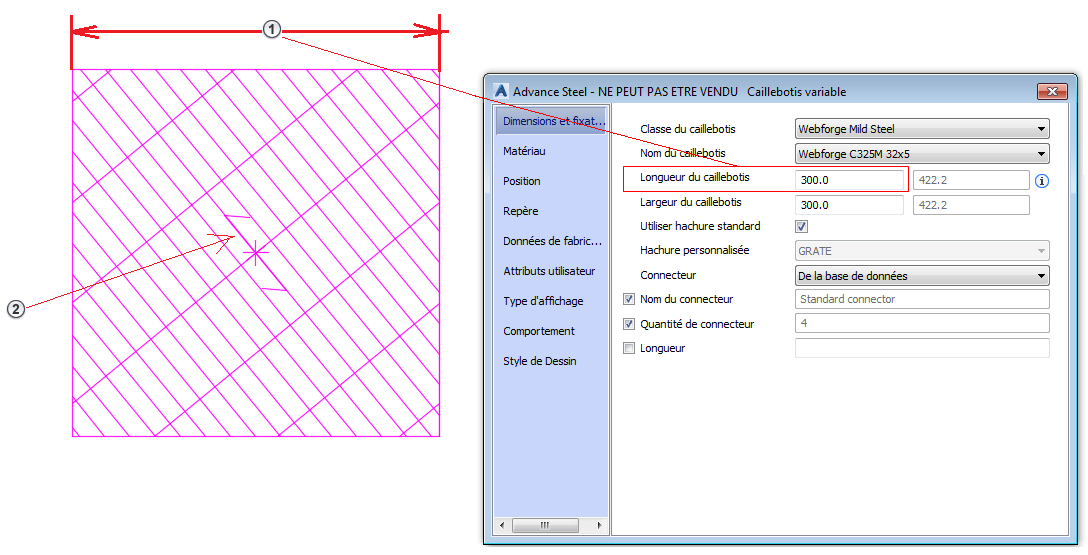

- Valeur de la longueur du caillebotis que vous pouvez définir. Elle ignore la direction de charge du caillebotis.
- Direction de charge du caillebotis non perpendiculaire dans la forme rectangulaire du caillebotis.

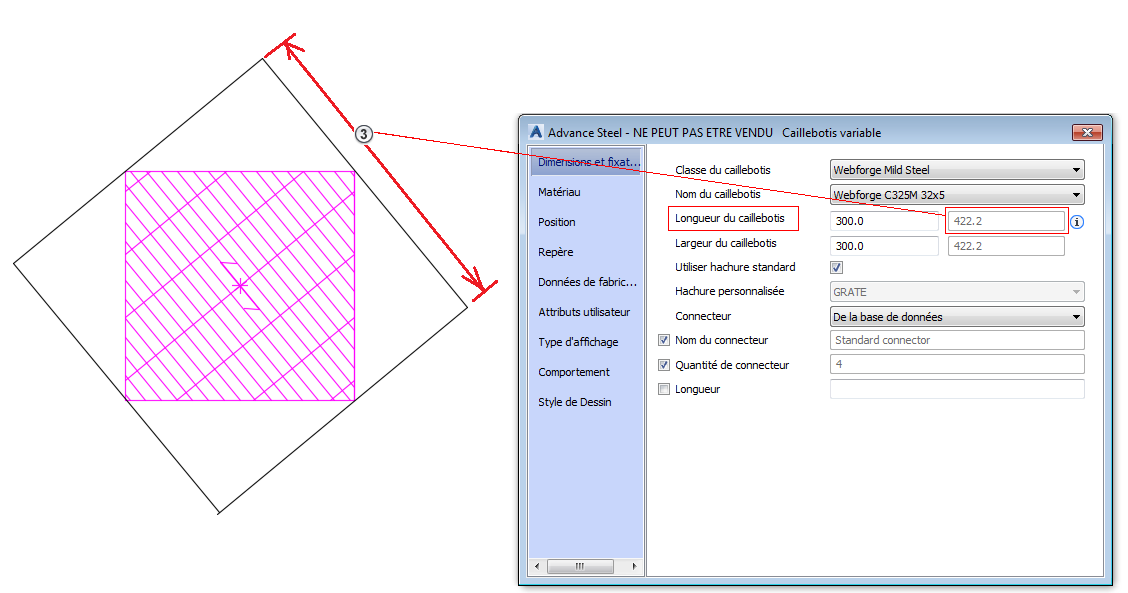

- Longueur du caillebotis, rectangulaire dans son alignement jusqu'à la direction de la charge, à partir de laquelle le caillebotis doit être coupé.
