Dissocier et fusionner des poutres

Découvrez comment vous pouvez dissocier ou fusionner des poutres dans le modèle 3D.

Dissocier des poutres

Les poutres peuvent être dissociées en un minimum de deux poutres en spécifiant des points de dissociation. Les traitements de la poutre d'origine sont transférés sur les nouvelles poutres.

Cet outil peut être utilisé sur des poutres droites et incurvées.

Conseil : Pour dissocier les poutres sélectionnées en segments égaux, placez des points d'accrochage selon des intervalles égaux définis par l'utilisateur. Reportez-vous à l'outil Division des poutres.

Accès à la commande

Dans l'onglet Objets le groupe de fonctions Poutres, cliquez sur (Dissocier des profils).

Ligne de commande : _AstM4CommSeparateBeams

Dissocier une poutre

1. Dans l'onglet Objets le groupe de fonctions Poutres, cliquez sur (Dissocier un profil).
2. Sélectionnez une poutre, puis appuyez sur la touche Entrée.
3. Sélectionnez un point de dissociation, puis appuyez sur la touche Entrée.

• La poutre sélectionnée est dissociée.

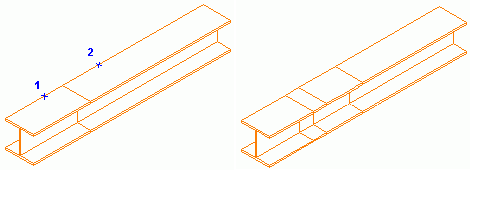

Dissocier plusieurs poutres

1. Dans l'onglet Objets le groupe de fonctions Poutres, cliquez sur (Dissocier des profils).
2. Sélectionnez les poutres et appuyez sur la touche Entrée.
3. Sélectionnez le(s) point(s) de dissociation, puis appuyez sur la touche Entrée.

• Les poutres sont dissociées.

Dissocier des poutres avec un espacement

Remarque : Un jeu réduit les lignes de référence et ne crée pas d'opérations de raccourcissement.

1. Dans l'onglet Objets le groupe de fonctions Poutres, cliquez sur (Dissocier des profils).
2. Sélectionnez les poutres et appuyez sur la touche Entrée.
3. Pour définir le jeu, saisissez G (gap, jeu) sur la ligne de commande et appuyez sur la touche Entrée.
4. Saisissez une valeur pour le jeu séparant les poutres individuelles, puis appuyez sur la touche Entrée.
5. Sélectionnez le(s) point(s) de dissociation, puis appuyez sur la touche Entrée.

• Les poutres sont dissociées.

Fusionner des poutres

Il est possible de fusionner deux ou plusieurs poutres (ou polypoutres), et ce même si un jeu les sépare. Les poutres doivent être sur le même plan.

Remarque : Les connexions ne sont pas affectées.

Accès à la commande

Dans l'onglet Objets le groupe de fonctions Poutres, cliquez sur (Fusionner les profils).

Ligne de commande : _AstM4CommMergeBeams

1. Dans l'onglet Objets le groupe de fonctions Poutres, cliquez sur (Fusionner les profils).
2. Sélectionnez les poutres et appuyez sur la touche Entrée.

• Les poutres sont fusionnées.
