Conserver la position des trous pendant l'étirement de la poutre

Conserver la position des trous sur différents éléments linéaires, tels que des poutres et des poteaux en acier, lors de la modification de la longueur de l'élément.

Ce comportement est activé par défaut et permet aux trous sur les éléments en acier de maintenir leur position inchangée lorsque la longueur de l'élément est modifiée (à l'aide de commandes telles que Modifier la longueur, Étirer, Ajuster, Prolonger, etc.).

Pour désactiver ce comportement et faire en sorte que les trous changent de position, tout en conservant une distance constante par rapport à l'extrémité la plus proche de l'élément :

Dans l'onglet Début groupe de fonctions Paramètres, cliquez sur (Management Tools).
Dans Valeurs par défaut Poutre Général, décochez la case à côté de "Conserver la position des trous constante par rapport aux pièces attachées pendant l'étirement de la poutre".

Remarque : Cette valeur par défaut affecte uniquement le comportement des trous créés à l'aide du bouton à bascule

(Commuter Boulons/Ancrages/Trous/Goujons). Reportez-vous à la rubrique Créer des groupes d'objets d'assemblage.

Si vous modifiez la longueur d'un élément linéaire avec des trous, le comportement des trous est différent, selon l'état de la valeur par défaut "Conserver la position des trous constante par rapport aux pièces attachées pendant l'étirement de la poutre" :

Si la valeur par défaut n'est pas activée, la position des trous change, en conservant la distance entre les trous et l'extrémité la plus proche de la constante d'élément (voir Fig. 1.2 et Fig. 2.2.).
Si la valeur par défaut est activée, la position des trous ne change pas (voir Fig. 1.3 et Fig. 2.3).

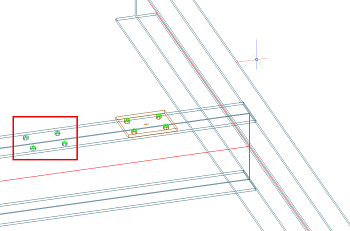

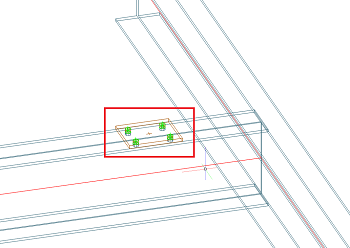

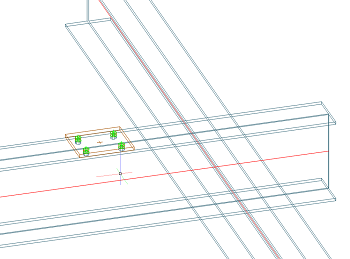

Fig. 1.1. Deux éléments linéaires connectés.	Fig. 1.2. Les trous sur le poteau étiré sont déplacés. La valeur par défaut n'est pas activée.	Fig. 1.3. Les trous sur le poteau étiré conservent leur position. La valeur par défaut est activée.
Fig. 2.1. Deux éléments linéaires connectés.	Fig. 2.2. Les trous sur la poutre ajustée sont déplacés. La valeur par défaut n'est pas activée.	Fig. 2.3. Les trous sur la poutre ajustée conservent leur position. La valeur par défaut est activée.
