Plaques rectangulaires

Découvrez les différentes manières de créer une tôle rectangulaire.

Créer des plaques rectangulaires à partir d'un point central

Les plaques rectangulaires d'une taille par défaut sont placées dans le plan X/Y du système de coordonnées courant. L'épaisseur de la plaque est dans la direction Z positive. Vous pouvez contrôler l'épaisseur de la plaque Advance par défaut à l'aide de l'application Outils de gestion.

Accès à la commande

Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Tôle rectangulaire, centre).

Ligne de commande : _AstM4CreateRect1DigPlate

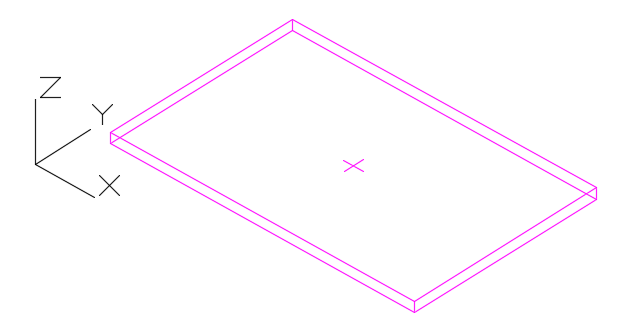

Création d'une tôle rectangulaire à l'aide d'un point central

1. Placez un système de coordonnées avec le plan X/Y dans le plan de la plaque.
2. Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Tôle rectangulaire, centre).
3. Sélectionnez un point central à l'aide d'un accrochage d'objet ou en saisissant des coordonnées.

• La plaque est créée avec une valeur par défaut de longueur, de largeur et d'épaisseur.

Créer des plaques rectangulaires à l'aide de deux points de diagonale

Les plaques rectangulaires sont placées dans le plan X/Y du système de coordonnées courant. L'épaisseur de la plaque est dans la direction Z positive. Vous pouvez contrôler l'épaisseur de la plaque Advance par défaut à l'aide de l'application Outils de gestion.

Accès à la commande

Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Tôle rectangulaire - 2 points).

Ligne de commande : _AstM4CreateRect2DigPlate

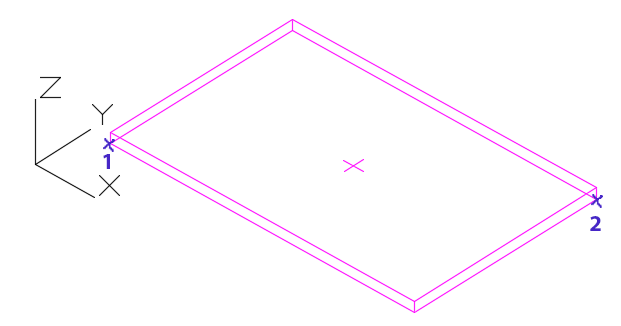

Créer une tôle rectangulaire à l'aide de deux points de diagonale

1. Placez un système de coordonnées avec le plan X/Y dans le plan de la plaque.
2. Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Tôle rectangulaire - 2 points).
3. Spécifiez le premier point en coin.
4. Spécifiez le coin opposé en diagonale.

• La plaque est créée.

Créer des plaques rectangulaires à l'aide de trois points

Sans SCU dans le plan de droite, vous pouvez créer une plaque rectangulaire en sélectionnant trois points. Les trois points définissent le plan de création.

Accès à la commande

Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Tôle rectangulaire, 3 points).

Ligne de commande : _AstM4CreateRect3DigPlate

Créer une tôle rectangulaire à l'aide de trois points

1. Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Tôle rectangulaire, 3 points).
2. Spécifiez le premier point en coin.
3. Spécifiez le deuxième point en coin. Ce point définit la longueur de la plaque.
4. Spécifiez le troisième point en coin. Ce point définit la largeur et l'orientation de la plaque.

• La plaque est créée.
