Découvrez les propriétés de nœud disponibles dans la boîte de dialogue Propriétés du nœud.
Le nœud analytique possède une boîte de dialogue de propriétés, que vous pouvez ouvrir en cliquant deux fois sur le nœud de l'objet dans le modèle 3D.

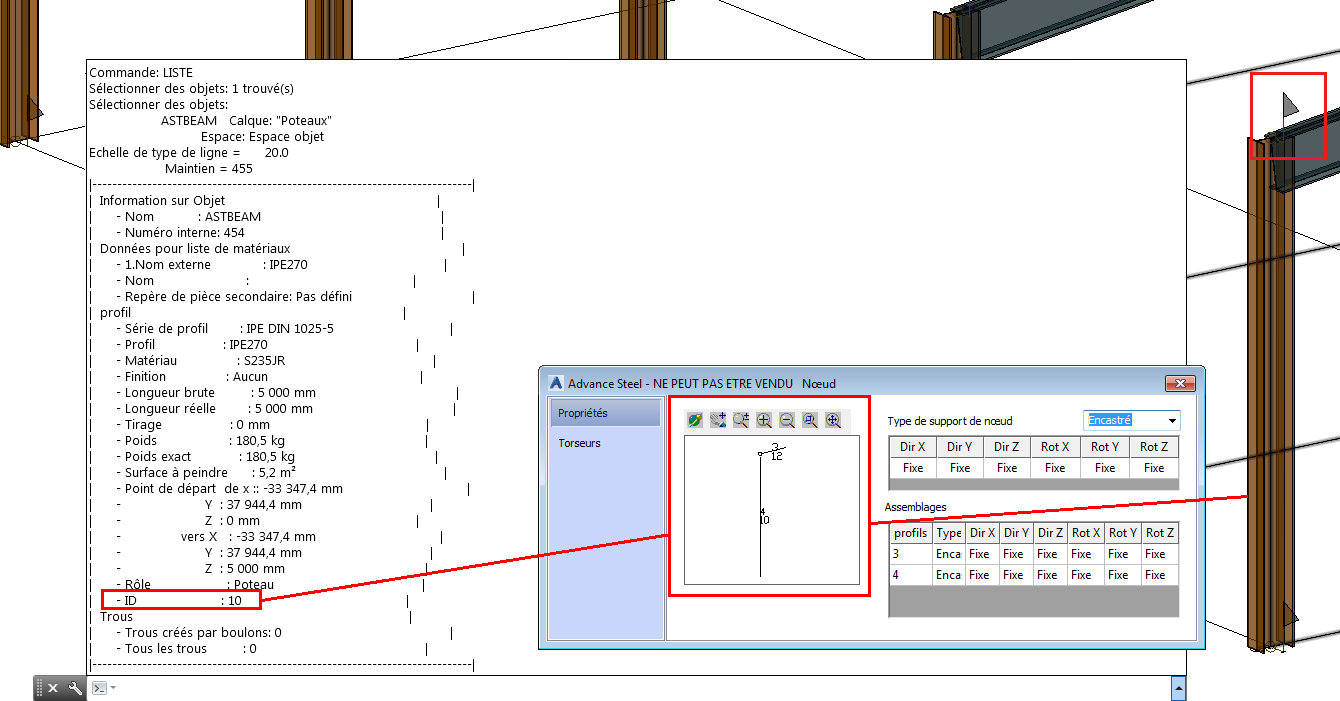

La boîte de dialogue affiche une fenêtre d'aperçu dans laquelle chaque poutre qui pénètre dans le nœud possède deux nombres qui lui sont attribués. Dans l'illustration suivante, le poteau présente le repère 5-33. La première valeur (5) est affectée automatiquement lorsque les nœuds sont créés, et est spécifique à chaque poutre. La deuxième valeur (33) représente l'ID de la poutre affecté automatiquement lorsqu'elle est créée. Cet ID peut être affiché à l'aide de la commande Liste appliquée sur un élément et peut également être utilisé pour rechercher un élément dans le modèle.

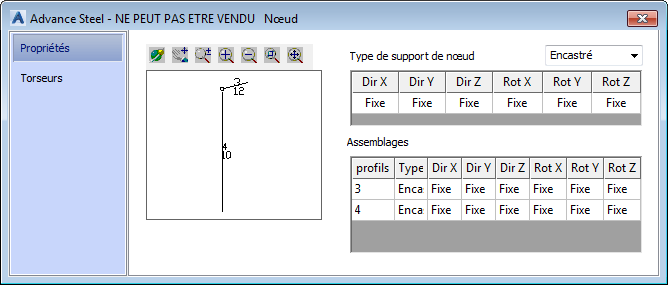

Une liste déroulante est disponible dans le coin supérieur droit. Elle vous permet de sélectionner la caractéristique de chaque extrémité de la poutre. Vous pouvez choisir entre Fixé, Articulé, Aucun ou Autre (vous pouvez définir toute caractéristique pour chaque conversion ou rotation).
Dans l'onglet Forces, vous pouvez définir les forces et les moments appliqués à chaque poutre qui pénètre dans le nœud. Vous pouvez créer de nouveaux cas ou supprimer ceux existants à l'aide des deux boutons situés dans la partie supérieure de la table.
Les résultats des analyses Revit concernant les combinaisons de charges uniquement peuvent être importés dans cette fenêtre en tant que Cas.
