Créer un contour d'élément

Coupez des tôles en utilisant une poutre ou une autre tôle.

Une plaque peut être traitée par une poutre ou par une autre tôle de deux manières :

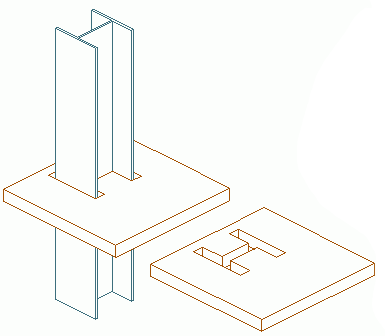

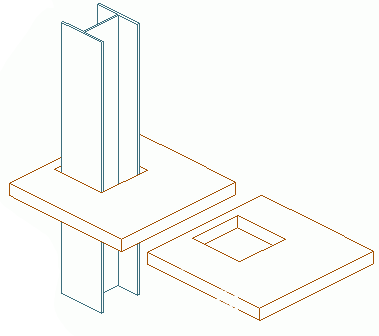

Coupe exacte	Coupe enveloppante

Accès à la commande

Palette d'outils Usinages : (Découpe suivant profil/tôle).

Ligne de commande : _AstM4PlateElementContourNotch

Création d'un contour d'élément

1. Dans l'onglet Objets le groupe de fonctions Commutateur, sélectionnez le type de traitement dont vous avez besoin.

   Bouton	Fonction
   	Coupe exacte
   	Coupe enveloppante

2. Dans la palette d'outils Usinages, cliquez sur (Découpe suivant profil/tôle).
3. Sélectionnez une tôle à modifier.
4. Sélectionnez un élément (par exemple, une poutre ou une autre tôle) avec laquelle traiter la tôle.

• La tôle est traitée. La boîte de dialogue de propriétés s'affiche.
