Scinder ou fusionner des tôles

Découvrez comment vous pouvez scinder ou fusionner des tôles dans votre modèle 3D.

Scinder les plaques en deux points

Vous pouvez scinder un rectangle, polygone ou plaque pliée Advance en deux plaques par deux points. Vous pouvez également définir une distance entre les nouvelles plaques. Tous les traitements de la plaque (contours, etc.) sont conservés.

Remarque : Les points doivent être sélectionnés sur les arêtes de la plaque.

Accès à la commande

Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Dissocier tôle par 2 points).

Ligne de commande : _AstM4CommSeparatePlates

Dissocier une tôle par deux points
  1. Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Dissocier tôle par 2 points).
  2. Sélectionnez la plaque à scinder.
  3. Sur l'arête de la plaque, sélectionnez le premier point de la ligne de scission.
  4. Sur l'autre arête de la plaque, sélectionnez le second point de la ligne de scission.
Dissocier une tôle par deux points, avec espace
  1. Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Dissocier tôle par 2 points).
  2. Sélectionnez la plaque à scinder.
  3. Dans la ligne de commande, tapez G (espace) et appuyez sur la touche <Entrée>.
  4. Entrez une valeur d'espace entre les plaques et appuyez sur la touche <Entrée>.
  5. Sur l'arête de la plaque, sélectionnez le premier point de la ligne de scission.
  6. Sur l'autre arête de la plaque, sélectionnez le second point de la ligne de scission.
Dissocier un élément d'une tôle pliée
  1. Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Dissocier tôle par 2 points).
  2. Sélectionnez la plaque à scinder.
  3. Sur la relation de la plaque, sélectionnez le premier point de la ligne de scission.
  4. Sur une arête de la plaque, sélectionnez le second point de la ligne de scission.


Scission de plaques sur des polylignes

Vous pouvez scinder les plaques existantes en deux ou plusieurs plaques sur les polylignes. Vous pouvez également définir une distance entre les nouvelles plaques. Tous les traitements de la plaque (contours, etc.) sont conservés.

Remarque : Les lignes de scission doivent croiser la plaque.


Accès à la commande

Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Dissocier tôle suivant ligne/polyligne).

Ligne de commande : _AstM4CommSeparatePlates

Dissocier une tôle suivant les ligne/polyligne
  1. Insérez les polylignes sur la plaque existante au niveau de la scission.
  2. Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Dissocier tôle suivant ligne/polyligne).
  3. Sélectionnez les plaques à scinder et appuyez sur la touche <Entrée>.
  4. Sélectionnez une ou plusieurs polylignes, puis appuyez sur la touche <Entrée>.

Les plaques sont scindées.

Dissocier une tôle suivant les ligne/polyligne, avec espace
  1. Insérez les polylignes sur la plaque existante au niveau de la scission.
  2. Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Dissocier tôle suivant ligne/polyligne).
  3. Sélectionnez les plaques à scinder et appuyez sur la touche <Entrée>.
  4. Dans la ligne de commande, tapez G (espace) et appuyez sur la touche <Entrée>.
  5. Entrez une valeur d'espace entre les plaques et appuyez sur la touche <Entrée>.
  6. Sélectionnez une ou plusieurs polylignes, puis appuyez sur la touche <Entrée>.

Fusionner les plaques

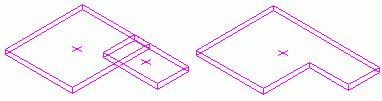

Vous pouvez fusionner deux ou plusieurs plaques Advance en une seule plaque. Ces dernières peuvent se chevaucher, mais aucun espace entre les plaques n'est autorisé.



Accès à la commande

Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Fusionner des Tôles).

Ligne de commande : _AstM4CommMergePlate

Fusionner les plaques
  1. Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Fusionner des Tôles).
  2. Sélectionnez les plaques à fusionner et appuyez sur la touche <Entrée>.
