Créer un contour polygonal

Découpez des contours polygonaux à partir d'une tôle, définie par plusieurs points.

Les coupes peuvent être attachées en tant que contours intérieurs ou extérieurs. La taille du rectangle est définie par les valeurs par défaut.

Accès à la commande

Palette d'outils Usinages : (Découpe polygonale).

Ligne de commande : _AstM4PlateInnerContour polygone n'

Créer un contour polygonal avec des segments droits

1. Dans la palette d'outils Usinages, cliquez sur (Découpe polygonale).
2. Sélectionnez une tôle à traiter.
3. Sélectionnez le premier point du contour.
4. Sélectionnez successivement les points d'angle du contour.
5. Appuyez sur la touche Entrée pour terminer ou entrez C (Fermer) pour fermer le contour.

• Le contour polygonal est créé.

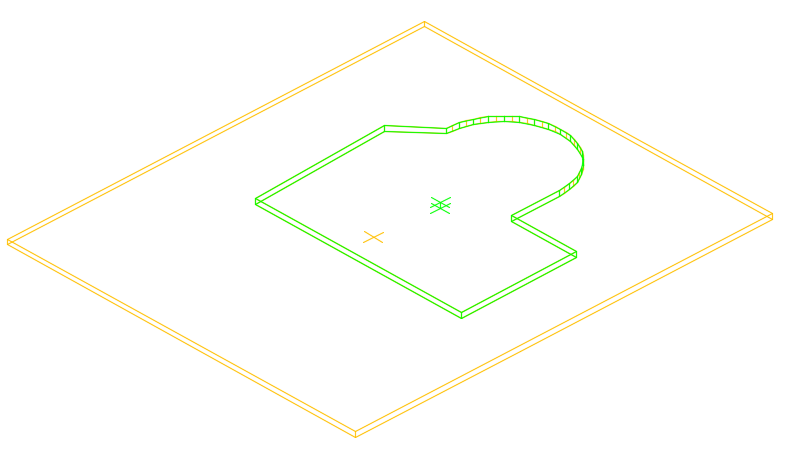

Créer un contour polygonal avec une combinaison de segments droits et d'arc

1. Dans la palette d'outils Usinages, cliquez sur (Découpe polygonale).
2. Sélectionnez une tôle à traiter.

3. Sélectionnez le premier point du contour.

   • Pour passer en mode Arc, tapez A (Arc) et appuyez sur <Enter>. Pour créer d'autres segments d'arc, sélectionnez des extrémités les unes après les autres.
   • Pour tracer des arcs sur trois points, saisissez S (second point) et appuyez sur la touche Entrée.
   • Pour passer en mode Ligne, entrez L (Ligne), puis appuyez sur la touche Entrée.
4. Indiquez des segments de contour supplémentaires selon les besoins.
5. Appuyez sur la touche Entrée lorsque vous avez terminé ou entrez C (Fermer) pour fermer le contour.

Le contour polygonal est créé.

Créer un contour polygonal à partir d'une polyligne

1. Sur le plan de la tôle, dessinez le contour polygonal que vous souhaitez découper.
2. Dans la palette d'outils Usinages, cliquez sur (Découpe polygonale).
3. Sélectionnez la tôle.
4. Sur la ligne de commande, tapez P, puis appuyez sur la touche Entrée.
5. Sélectionnez la polyligne et appuyez sur la touche Entrée.

• Le contour est créé.
