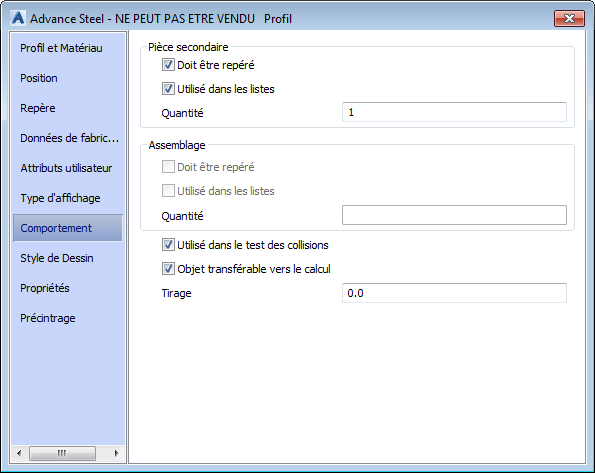

Boîte de dialogue Poutre : onglet Comportement

Cet onglet de la boîte de dialogue des propriétés de poutre vous permet de définir le comportement des éléments lors de la détection de collision ainsi que le comportement des assemblages et pièces secondaires.

Pièce unique
Doit être repéré	La pièce simple est utilisée pour le repérage.
Utilisé pour les listes	La pièce simple est utilisée dans la nomenclature.
Quantité	Définit la quantité dans la nomenclature. Il est par conséquent possible de créer une pièce dans le modèle et plusieurs pièces dans la liste.
Assemblage
Doit être repéré	L'assemblage est utilisé pour le repérage.
Utilisé dans les listes	L'assemblage est utilisé dans la nomenclature.
Quantité	Définit la quantité dans la nomenclature. Il est par conséquent possible de créer une pièce dans le modèle et plusieurs pièces dans la liste.
Utilisé dans le test des collisions	L'élément est utilisé pour le test des collisions.
Objet transférable vers le calcul
Tirage	Définit la longueur des déformations imposées à la pièce pendant l'assemblage sur site (par exemple, tubes pressés). Une valeur positive entraîne le raccourcissement de la poutre, tandis qu'une valeur négative la prolonge. Cette valeur n'a aucun effet sur le modèle en lui-même, mais a une incidence sur les éléments suivants : Numérotation : deux poutres identiques avec une valeur de tirage différente obtiennent un repère différent. Plans de fabrication : la poutre et sa longueur prennent en compte la valeur de tirage. Nomenclatures : la longueur de la poutre est calculée en prenant le tirage en compte et le poids est calculé sans. Fichiers NC. Cette valeur est également indiquée dans la commande LISTE AutoCAD : Remarque : La valeur de tirage ne crée aucun traitement d'extension ou de raccourcissement sur la poutre.
