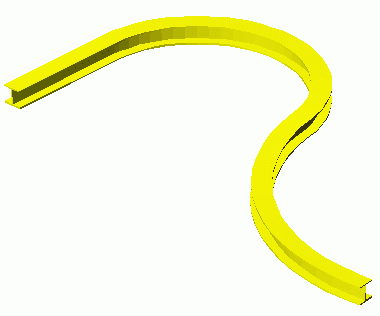

Une polypoutre est une séquence de poutres (poutres droites, poutres incurvées ou combinaison des deux) créée en tant qu'objet unique.
Vous pouvez créer des polypoutres à l'aide de polylignes. Une polyligne 2D ou 3D peut être convertie en polypoutre. Vous pouvez transformer des segments unifilaires en poutres et des polylignes composées de segments à un arc en poutres incurvées. Vous pouvez également utiliser la commande Polypoutre pour transformer des lignes en poutres droites et des arcs en poutres incurvées.
Il existe deux façons de dessiner une polypoutre :
- Directement dans le modèle en spécifiant les points (point par point). La poutre est tracée dans le plan X/Y du système de coordonnées.
- En sélectionnant une polyligne. Une polyligne 2D ou 3D peut être convertie en polypoutre. Dans ce cas, la position de la poutre est indépendante du système de coordonnées puisque la position de la poutre est déterminée par la position de la polyligne.
Accès à la commande
Dans l'onglet Objets
le groupe de fonctions Poutres, cliquez sur
(Polypoutre).
Ligne de commande : _astm4CommCrBeamPoly
Pour créer une polypoutre à partir d'une polyligne
- Tracez une polyligne dans un système de coordonnées utilisateur approprié.
- Dans l'onglet Objets le groupe de fonctions Poutres, cliquez sur (Polypoutre).
- Sur la ligne de commande, saisissez P (polyligne) et appuyez sur la touche Entrée.
- Sélectionnez les polylignes, puis appuyez sur la touche Entrée.
- Supprimez ou conservez la polyligne en sélectionnant Y (Oui) ou N (Non).
- Appuyez sur la touche Entrée.
- La polypoutre est créée.
Pour créer une polypoutre
- Sélectionnez un SCU approprié.
- Dans l'onglet Objets le groupe de fonctions Poutres, cliquez sur (Polypoutre).
- Spécifiez les points de la même manière que vous dessineriez une polyligne.
- Appuyez sur la touche Entrée pour terminer.
- La polypoutre est créée.
