Affiche la liste des collisions de poutres, tôles et boulons pour un modèle entier ou un jeu de sélection.
Les collisions sont numérotées avec des numéros d'index continus. Pour chaque collision, les éléments concernés et les coordonnées faisant référence au système de coordonnées général sont répertoriés.

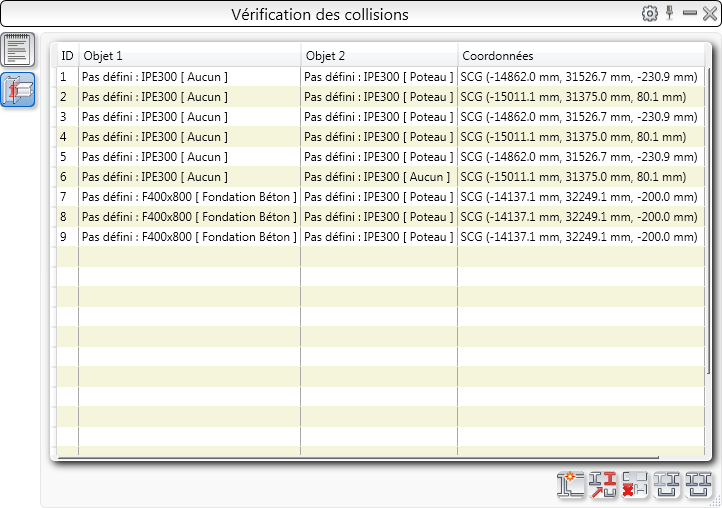

Liste des collisions
Pour chaque collision détectée, les informations suivantes sont affichées :
- Le numéro d'index.
- Le numéro de pièce du premier élément impliqué dans la collision : taille de la section : rôle du modèle.
- Le numéro de pièce du second élément impliqué dans la collision : taille de la section : rôle du modèle.
- Les coordonnées du centre du solide de collision.
- Le volume de la collision.
Remarque : Vous pouvez configurer les unités de volume de la même façon que vous configurez les autres unités : onglet Début
groupe de fonctions Paramètres
(Paramètres du projet). Dans la fenêtre Données du projet, accédez à Unités de volume et effectuez les modifications souhaitées. Les unités de volume configurées s'affichent dans les résultats de la vérification des collisions.
groupe de fonctions Paramètres
(Paramètres du projet). Dans la fenêtre Données du projet, accédez à Unités de volume et effectuez les modifications souhaitées. Les unités de volume configurées s'affichent dans les résultats de la vérification des collisions.
Cliquez deux fois sur une ligne correspondant à une collision pour appliquer un zoom directement sur le solide de collision.
La barre d'outils
| Icône | Description |
|---|---|
 (Rechercher des objets marqués)
|
Affiche une flèche rouge indiquant l'emplacement des solides de collision. |
 (Supprimer le marquage d'objets)
|
Désactive les solides de collision et la flèche de marquage. |
 (Ignorer l'objet)
|
Ignore la collision sélectionnée. La collision est supprimée de la liste. |
 (Réinitialiser les objets ignorés)
|
Affiche à nouveau la liste de toutes les collisions. |
