La coupe sélectionnée est créée au niveau d'une ligne de référence.

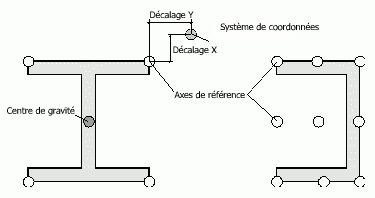

Axes de poutre
Pour la longueur et le placement de la poutre, trois types d'axes d'objet différents sont utilisés :
- Axe d'insertion (ligne de référence) : l'axe possède deux points et forme la relation d'une poutre.
- Axes de référence : axes importants et spécifiques pour les sections, telles que les lignes d'arête ou les axes centraux.
- Axe de gravité : il s'agit de la ligne du centre de gravité de la coupe. Toutes les coupes ne possèdent pas ces lignes (par exemple, les profilés C).
L'axe d'insertion standard (ligne de référence) d'une poutre se trouve dans le centre de gravité.
Créer des coupes simples
Vous pouvez créer des coupes simples en indiquant un point de départ et un point de fin en fonction du système de coordonnées courant. Le système de coordonnées utilisateur courant (SCU) détermine la position des axes principaux de la coupe : l'âme de la poutre est orientée dans la direction Z du SCU, c'est-à-dire le haut de la coupe va dans la direction Z.
Pour créer une coupe simple, utilisez l'icône déroulante Classes de coupe du groupe de fonctions Poutres de l'onglet Objet.
En outre, vous pouvez créer des coupes personnalisées et les stocker dans une bibliothèque. Reportez-vous à la rubrique Sections utilisateur.
