Couper une tôle au niveau d'un objet

A l'aide de cet outil, vous pouvez couper une tôle sur un autre objet dans le modèle 3D.

Accès à la commande

Palette d'outils Usinages : (Coupe sur objet (assemblage)).

Ligne de commande : _AstM4CrConByVB

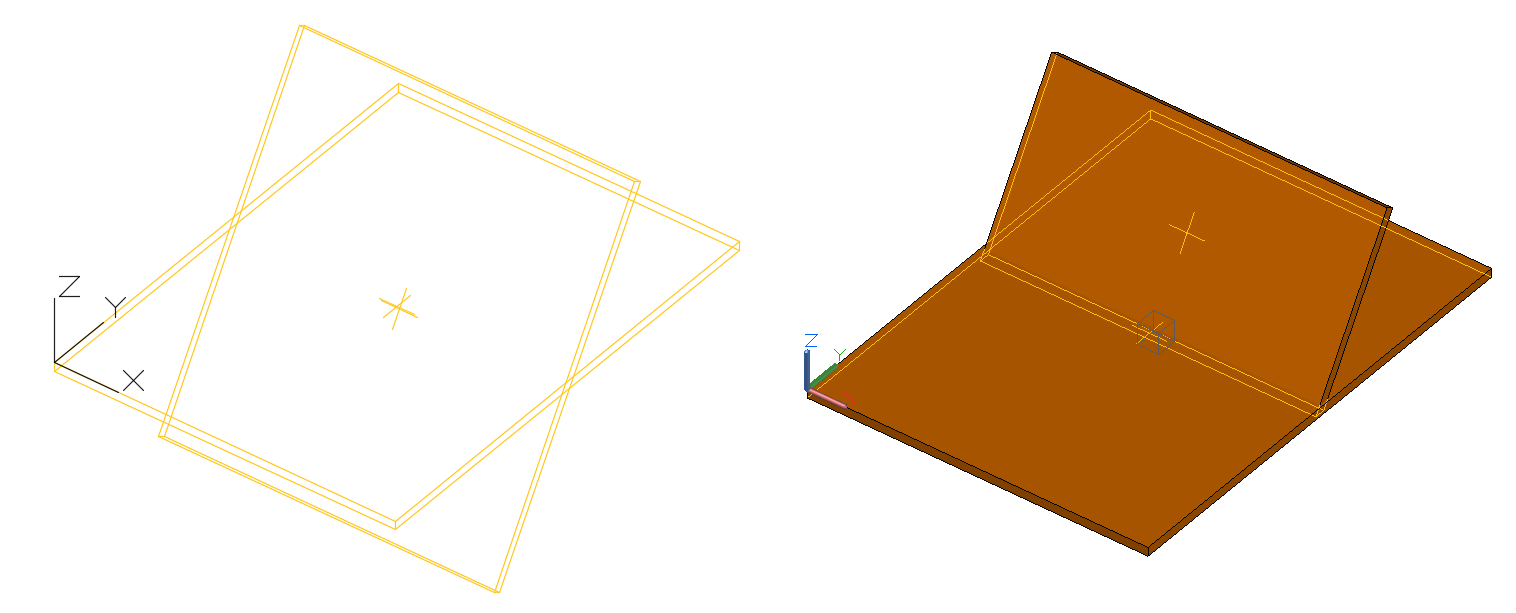

Couper une tôle au niveau d'une autre tôle

1. Dans la palette d'outils Usinages, sélectionnez (Coupe sur objet (assemblage)).
2. Dans la boîte de dialogue Propriétés, sélectionnez la méthode de coupe.
3. Cliquez sur OK.
4. Sélectionner le profil sur lequel faire la coupe.
5. Sélectionnez la tôle à couper.

• La tôle est coupée au niveau du premier objet sélectionné.
