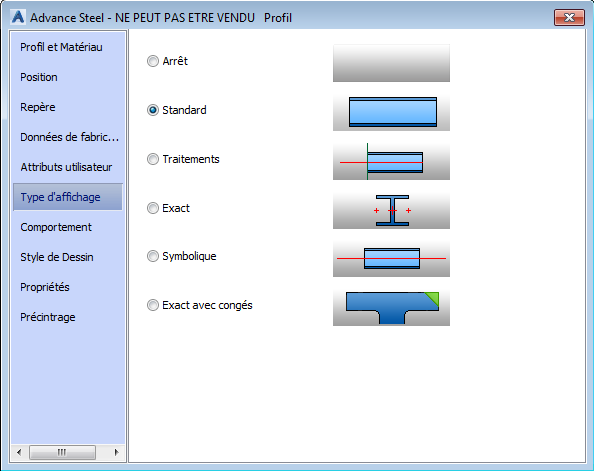

Dans cet onglet de la boîte de dialogue des propriétés de la poutre, vous pouvez sélectionner le type de représentation de poutre dans le modèle.
Une poutre Advance peut être affichée dans cinq styles de représentation :
| Type d'affichage | Poutre | Description |
|---|---|---|
| Standard |
|
Arêtes de coupe et axes d'insertion de la poutre. |
| Traitements |
|
Arêtes de coupe et objets de traitement. |
| Exact |
|
Les arêtes de coupe et les lignes de trusquinage, se croisent sur les points de fin de l'axe d'insertion et quatre points de référence dans le plan de début et de fin. |
| Symbolique |
|
Axe d'insertion et petite partie de la poutre dans le centre. |
| Exact avec congés |
|
Arêtes de coupe et objets de traitement d'arête. |
Dans chaque type de représentation, la poutre possède différentes poignées :
| Type d'affichage | Poutre | Description |
|---|---|---|
| Standard |
|
Axe d'insertion de point de fin, point de référence dans le centre de la poutre. |
| Traitements |
|
Poignées permettant de modifier le traitement. |
| Exact |
|
Points de référence et d'angle de la poutre. |
| Symbolique |
|
Reportez-vous au type de représentation standard. |
