Découvrez comment définir correctement les éléments d'entrée dans l'entrée de bibliothèque pour simplifier l'utilisation des paramètres de bibliothèque dans la répartition de la bibliothèque d'assemblages.

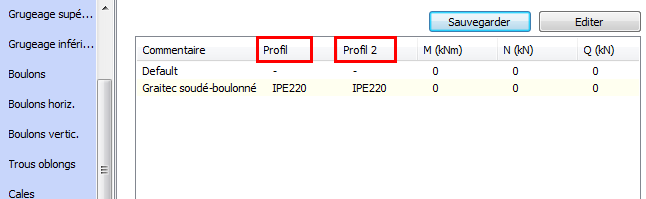

Les deux colonnes encadrées contiennent des informations relatives à l'élément sélectionné lors de l'insertion de l'assemblage Cornière d'angle dans un modèle Advance Steel.
Lorsque les éléments sélectionnés dans le modèle correspondent aux valeurs de section contenues dans une entrée de bibliothèque, Advance Steel applique automatiquement cette dernière à l'assemblage. Ainsi, la géométrie de cet assemblage respecte les exigences du scénario. Cela permet d'augmenter la productivité lors de l'application d'assemblages en acier, réduisant ainsi le risque que ces derniers contiennent des valeurs incorrectes.
Selon les possibilités de configuration suivantes, la bibliothèque peut être utilisée dans de nombreux scénarios et répondre ainsi à la plupart des exigences des workflows classiques :
- Utiliser un nom de profil exact dans les champs Section. C'est la méthode d'enregistrement d'une entrée de bibliothèque par défaut dans Advance Steel. Si la création d'un assemblage entre les poutres modélisées respecte les exigences du projet et si l'entrée correspondante est enregistrée dans la base de données, la configuration se fait rapidement et sans encombre.
- Utiliser un tiret (-) suivi du nom par défaut saisi dans le champ Commentaire.
Pour ce faire, accédez à la boîte de dialogue Editer dans la bibliothèque. Ces deux paramètres permettent de configurer une ligne par défaut, qui sera toujours utilisée par Advance Steel, quels que soient les éléments d'entrée de l'assemblage ou leurs positionnements dans le modèle.
- N'utiliser qu'un seul tiret pour les sections et leur attribuer un nom pertinent. Vous pouvez ainsi configurer plusieurs lignes qu'Advance Steel n'utilisera pas automatiquement. Vous serez ensuite en mesure de sélectionner les lignes et d'appliquer les valeurs manuellement en fonction du scénario.
- Utiliser des caractères génériques :
Il est recommandé d'utiliser des caractères génériques lorsque vous créez des entrées de bibliothèques qui sont utilisées automatiquement, mais qui couvrent plusieurs scénarios. Ces caractères sont saisis dans le champ Section de la bibliothèque et peuvent partiellement ou intégralement remplacer un nom de section.
Exemple :
AISC 14.1W\% : indique à l'entrée de bibliothèque que cette ligne s'appliquera à toutes les sections AISC 14.1 W, quelle que soit leur taille.
AISC 14.1 W\W21% : similaire à la règle précédente, mais avec un critère de filtrage supplémentaire. Elle s'applique toujours à toutes les sections AISC 14.1 W, mais filtre également celles de type W21. Cela signifie que cette règle appliquera l'assemblage à W21x68, W21x62, W21x101, etc.
