Pour plus de clarté dans la représentation graphique, les poutres sont modélisées avec un contour de coupe simplifié.
Le contour de coupe est réduit à une forme simple qui répond aux exigences de fonctionnalité du profil. Cette représentation reflète uniquement les aspects fonctionnels.

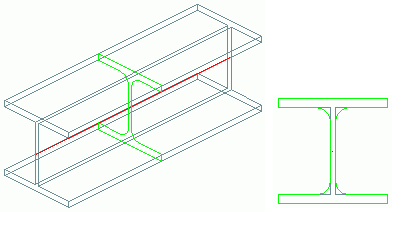

La coupe de la section exacte affiche tous les détails du contour (y compris les rayons).
Accès à la commande
Dans l'onglet Objets
le groupe de fonctions Poutres
, cliquez sur (Ajouter une coupe représentant la section exacte).
Ligne de commande : _AstM4CommClipCrossSection
Afficher la coupe exacte de la poutre
- Dans l'onglet Objets le groupe de fonctions Poutres , cliquez sur (Ajouter une coupe représentant la section exacte).
- Sélectionnez la poutre pour laquelle vous souhaitez afficher la coupe de la section exacte.
- Cliquez sur un point de la poutre sélectionnée à l'endroit où vous souhaitez afficher la coupe de section exacte.
