Découvrez les différentes méthodes permettant de créer des plaques polygonales.
Créer une plaque polygonale

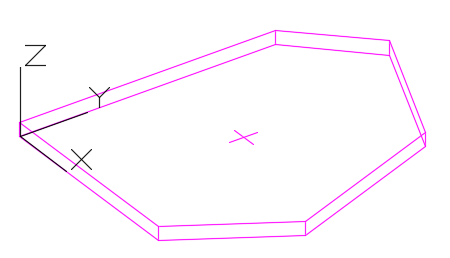

Les plaques polygonales sont placées dans le plan X/Y du système de coordonnées courant. L'épaisseur de la plaque est dans la direction Z positive. Vous pouvez contrôler l'épaisseur de la plaque Advance par défaut à l'aide de l'application Outils de gestion.
Accès à la commande
Dans l'onglet Objets
le groupe de fonctions Tôles, cliquez sur
(Tôle polygonale).
Ligne de commande : _AstM4CreatePolyPlate
- Placez un système de coordonnées avec le plan X/Y dans le plan de la plaque.
- Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Tôle polygonale).
- Sélectionnez les points des coins l'un après l'autre et appuyez sur <Entrée > lorsque vous avez terminé.
- La plaque polygonale est créée.
Créer une plaque sur une polyligne
Une autre méthode de création d'une plaque polygonale consiste à transformer une polyligne existante, qui n'a pas besoin d'être fermée, en plaque.
Dans ce cas, la position de la plaque est indépendante du système de coordonnées, puisque la position de la plaque est déterminée par la position de la polyligne.
Accès à la commande
Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur
(Polyligne sur tôle).
Ligne de commande : _AstM4CommPline2Plate
Créer une plaque polygonale à partir d'une polyligne
- Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Polyligne sur tôle).
- Sélectionnez les polylignes et appuyez sur la touche <Entrée >.
- La plaque polygonale est créée.
Convertir une plaque en une polyligne
Vous pouvez convertir une plaque en une polyligne, puis modifier la polyligne obtenue pour la reconvertir en plaque. La plaque est créée à l'aide de ses propriétés initiales.
Accès à la commande
Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur
(Tôle sur polyligne).
Ligne de commande : _AstM4CommPlate2Pline
Convertir une plaque polygonale en une polyligne
- Dans l'onglet Objets le groupe de fonctions Tôles, cliquez sur (Tôle sur polyligne).
- Sélectionnez la plaque et appuyez sur <Entrée>.
- Supprimez ou conservez les plaques en choisissant Y (Oui) ou N (Non).
- Appuyez sur <Entrée> pour terminer.
- La plaque est convertie en une polyligne.
