Les onglets des boîtes de dialogue Assemblage varient en fonction du type d'assemblage.
Les propriétés de l'assemblage sont stockées dans l'objet d'assemblage (la zone grise) qui est masqué (par défaut) lors de la création de l'assemblage. Il contient toutes les informations de l'assemblage, mais pas les propriétés de chaque composant. Les propriétés de l'assemblage sont modifiées à l'aide de la boîte de dialogue Propriétés d'assemblage. Les propriétés de l'assemblage peuvent être transférées vers d'autres assemblages existants du même type. Les paramètres dans la boîte de dialogue Propriétés d'assemblage peuvent être enregistrés dans la bibliothèque, pour une utilisation ultérieure.
Il existe des onglets courants, tels que Propriétés, Bibliothèques et Boulons dans presque toutes les boîtes de dialogue.

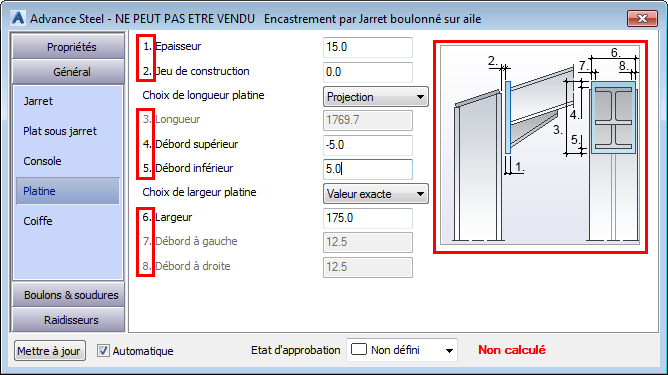

Les autres onglets contiennent des explications graphiques sur les paramètres disponibles ; les numéros dans les esquisses correspondent aux zones de saisie d'information.
Chaque boîte de dialogue d'assemblage contient :
- une case à cocher pour la mise à jour automatique d'un assemblage si des poutres individuelles sont modifiées et un bouton pour la mise à jour manuelle ;
- une liste déroulante d'état d'approbation d'assemblage avec des couleurs différentes pour chaque état.

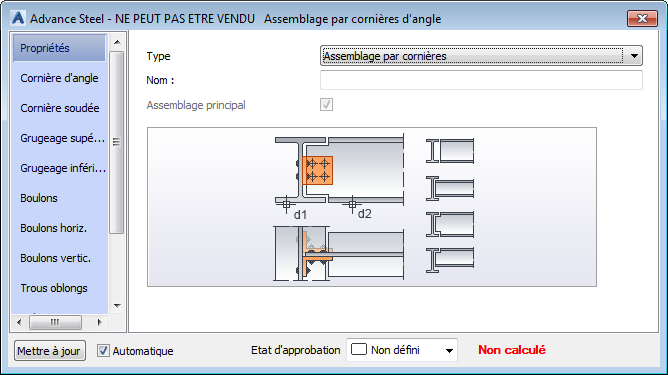

L'onglet Propriétés
| Option | Description |
|---|---|
| Type | Répertorie les types d'assemblage disponibles. La représentation graphique des éléments de la boîte de dialogue change en fonction du type sélectionné. |
| Nom | Affiche le nom du groupe d'assemblages. Le nom peut être défini uniquement pour l'assemblage principal d'un groupe. |
| Case à cocher Assemblage principal | Cette option est disponible uniquement pour les assemblages esclaves au sein d'un groupe. Si cette option est activée, l'assemblage courant devient l'assemblage principal du groupe de sorte que toutes les propriétés dans la boîte de dialogue d'assemblage peuvent être modifiées. |
L'onglet bibliothèque
| Option | Description |
|---|---|
| Bouton Sauvegarder | Enregistre tous les paramètres de l’assemblage définis dans la boîte de dialogue Propriétés de l'assemblage. Une nouvelle ligne est ajoutée à la table. |
| Bouton Modifier | Affiche le contenu de la bibliothèque dans une nouvelle boîte de dialogue, en mode édition. |
| Table | La table contient des colonnes pour chaque paramètre d'assemblage. Chaque ligne de la table correspond à un assemblage enregistré. Pour appliquer un assemblage enregistré, cliquez sur la ligne correspondante dans l'onglet Bibliothèque. |
L'onglet Boulons et Soudures
Spécifie les paramètres des boulons. Ici, vous pouvez définir les paramètres suivants :
| Paramètre | Description |
|---|---|
| Diamètre des boulons | Définit le diamètre des boulons. Le diamètre est sélectionné dans la liste déroulante. |
| Type de boulons | Définit le type de boulon choisi. Le type de boulon est sélectionné dans la liste déroulante. |
| Classe des boulons | Définit la nuance d’acier. |
| Assemblage des boulons | Chaque type de boulon possède une certaine combinaison d'écrou et de boulon (par exemple Boulon standard ou Ecrou et 2 rondelles). La liste déroulante affiche les options correctes. |
