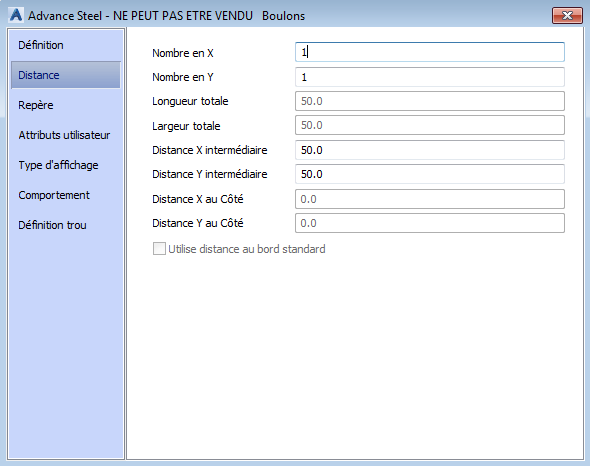

Cet onglet de la boîte de dialogue des propriétés vous permet de modifier la taille du groupe de boulons définie par deux points de diagonale.
Remarque : La distance intermédiaire et la distance de l'arête sont liées, car la largeur et la longueur du réseau de boulons ne changent pas. Une valeur est automatiquement calculée lorsque l'autre est définie.
| Option | Description |
|---|---|
| Nombre X | Définit le nombre de boulons dans la direction X. |
| Nombre Y | Définit le nombre de boulons dans la direction Y. |
| Longueur totale | Définit la longueur du groupe de boulons (dans la direction X). |
| Largeur totale | Définit la largeur du groupe de boulons (dans la direction Y). |
| Distance X intermédiaire | Définit la distance séparant les boulons sur l'axe X. |
| Distance Y intermédiaire | Définit la distance séparant les boulons sur l'axe Y. |
| Distance X au Côté | Définit la distance entre la ligne de boulons extérieure et le bord du groupe de boulons dans la direction X. |
| Distance du côté Y | Définit la distance entre la ligne de boulons extérieure et le bord du groupe de boulons dans la direction Y. |
| Case à cocher Utilise distance au bord standard | Si vous le souhaitez, vous pouvez utiliser les distances au bord standard. Les valeurs sont définies en fonction du type de boulon sélectionné. |
