A propos des groupes de boulons

Vous pouvez insérer des groupes de boulons dans n'importe quel plan. Ces groupes dépendent du système de coordonnées actuel.

Boulons

Les groupes de boulons, d'ancrages, de trous et de goujons créent des assemblages entre les objets Advance Steel, par exemple Poutre-Plat ou Plat-Plat. Les propriétés et les éléments d'assemblage respectifs sont stockés et gérés par Advance Steel.

Les perçages sont créés automatiquement lorsque les boulons sont insérés. Il existe un lien intelligent entre des boulons et des perçages, de façon à créer automatiquement les perçages. Ainsi, une vis à tête fraisée crée automatiquement un perçage fraisé avec les paramètres correspondants.

Remarque : Si un réseau de boulons est supprimé, le réseau de perçages est également supprimé. Vous pouvez afficher les propriétés des trous dans la boîte de dialogue des trous, mais vous ne pouvez pas les modifier, car elles sont contrôlées par le boulon.

Perçages

Vous pouvez insérer des groupes de trous sans boulons. Vous pouvez insérer des trous ronds, oblongs, fraisés, borgnes, taraudés, et des marquages.

Les trous, tels que les traitements, dépendent des objets et s'affichent en vert dans le modèle et ne sont visibles que lorsque l'objet dans lequel ils sont insérés est affiché à l'aide des types de présentation Traitements ou Exact. Pour modifier les objets de trou (à l'aide de propriétés Advance) ou pour les supprimer, ils doivent être visibles dans le modèle.

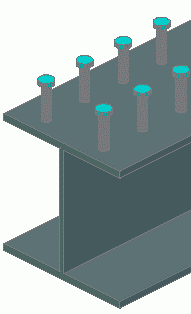

Goujons

Vous pouvez insérer des goujons dans le modèle de la même façon que les boulons, car les options d'affichage et de modification sont similaires. Les perçages dépendent de l'objet de référence concernant le type de représentation.

Remarque : Au centre du groupe de goujons (point d'intersection des diagonales du rectangle), un point de soudure est inséré. Il relie les montants à une poutre ou une plaque et ne doit pas être supprimé.

Les groupes de boulons, de trous, d'ancrages et de goujons ont un onglet de propriété Comportement qui décrit si et comment les numéros d'éléments font partie de la liste structurée.

Les boulons et goujons sont créés dans la couleur cyan (par défaut) en tant qu'éléments Advance Steel individuels et peuvent être modifiés selon les besoins. Les modifications apportées au réseau de boulons mettent automatiquement à jour les perçages.

Les quatre types d'objets d'assemblage (les groupes de boulons, d'ancrages, de trous et de goujons) sont créés à l'aide des mêmes commandes. Reportez-vous à la rubrique Créer des groupes d'objets d'assemblage.
