Découvrez comment stocker les données personnalisées dans votre modèle et les partager avec d'autres utilisateurs.
Cette option est utile pour les cas où il existe deux ou plusieurs collaborateurs (de différentes sociétés) travaillant sur un projet Advance Steel qui contient des données personnalisées. Généralement, lors du partage d'un projet en externe, le fait de partager toutes les bases de données personnalisées Advance Steel que l'entreprise utilise ne représente pas la meilleure approche. Toutefois, en stockant les informations dans le fichier DWG, seules les informations liées au modèle correspondant sont partagées et il n'est donc pas nécessaire d'échanger plusieurs fichiers avec le projet. Cette fonctionnalité vous permet de transférer des paramètres personnalisés, tels qu'une section de profil ou un matériau personnalisé utilisé dans le projet, sans transférer l'ensemble des bases de données AstorProfiles ou AstorAddin personnalisées. Les personnes qui recevront le modèle seront en mesure d'afficher et d'utiliser instantanément les propriétés personnalisées des poutres dans les modèles Advance Steel.
Par ailleurs, lorsque vous utilisez l'activateur d'objets Advance Steel pour ouvrir un modèle Advance Steel qui dispose de propriétés, les coupes de poutres personnalisées et les autres paramètres seront automatiquement disponibles pour l'affichage, de la même façon que pour les coupes et les paramètres standard.
Voici les paramètres qui peuvent être stockés dans un modèle Advance Steel :
- Coupe de poutre
- Type de poutre complexe
- Matériau
- Finition
- Rôle du modèle
- Etat d'approbation
- Commentaire approbation
Seuls les paramètres qui sont utilisés dans le modèle Advance Steel correspondant seront stockés dans le fichier DWG et non pas toutes les entrées dans les bases de données d'installation.
Pour stocker des données utilisées dans le fichier DWG actuel :
- Dans l'onglet Outils
le groupe de fonctions Outils, cliquez sur
(Stocker les données utilisées).
- Les entrées du tableau qui correspondent aux paramètres utilisés seront ajoutées au fichier DWG correspondant.

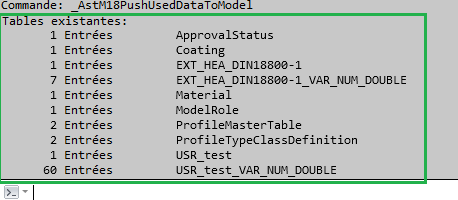

- Une liste des tableaux de base de données qui sont désormais stockés dans le fichier DWG sera indiquée dans la ligne de commande :
- Enregistrez le fichier DWG pour finaliser le processus.
Avec ce flux de travail, vous pouvez partager le modèle avec d'autres utilisateurs et toutes les informations relatives aux poutres utilisées dans le modèle seront automatiquement disponibles.
Remarques importantes :
- La commande Stocker les données utilisées est uniquement appliquée au fichier DWG dans lequel elle est utilisée et non à tous les fichiers DWG ouverts.
- Si de nouvelles informations sont ajoutées au modèle après avoir déjà utilisé la commande Stocker les données utilisées, vous devez à nouveau utiliser la commande afin de stocker également les nouvelles entrées.
- Pour vous assurer que des informations non souhaitées ne sont pas stockées dans le modèle, après l'utilisation de la commande Stocker les données utilisées, il est recommandé d'utiliser la commande ASTORDWGLOGDATA. Cette commande permet de répertorier des informations sur les données stockées dans la ligne de commande sous forme de texte. Elle permet également de créer des fichiers journaux dans le dossier correspondant au modèle dans lesquels ces informations s'affichent également en détail. La commande ASTORDWGLOGDATA n'est pas dans le ruban. Pour l'utiliser, vous devez la saisir dans la ligne de commande.
Pour supprimer les données stockées du fichier DWG actuel :
- Dans l'onglet Outils le groupe de fonctions Outils, cliquez sur
(Supprimer les données stockées).
- Toutes les données associées aux propriétés des poutres seront supprimées du modèle et celui-ci sera restauré à l'état dans lequel un accès à la base de données est nécessaire pour afficher correctement les informations relatives aux poutres.
- Enregistrez le fichier DWG pour finaliser le processus.
Réutiliser les informations du modèle dans les fichiers DWG
Si un modèle stocke des informations sur les paramètres mentionnés, ces informations peuvent être réutilisées pour des nouveaux éléments dans ce fichier DWG ou dans d'autres fichiers DWG.
Pour réutiliser des informations personnalisées stockées relatives aux poutres (coupes personnalisées, matériaux, états d'approbation, etc.) pour les nouvelles poutres dans un même modèle, il suffit de chercher les entrées correspondantes dans les contrôles de propriétés Advance Steel. Les entrées doivent pouvoir être sélectionnées dans la liste. Vous pouvez également copier la poutre à l'emplacement dans lequel les entrées sont utilisées et la modifier selon vos besoins. La commande Copier les propriétés permet également de transférer les paramètres stockés d'un élément à un autre.
Pour réutiliser des informations personnalisées stockées relatives aux poutres (coupes personnalisées, matériaux, états d'approbation, etc.) dans un autre modèle, vous devez copier une poutre avec la coupe du modèle d'origine dans lequel elle était stockée. Vous pouvez alors utiliser les méthodes décrites ci-dessus afin d'appliquer les paramètres personnalisés aux poutres.
Lorsqu'une poutre a été copiée du modèle source, tous les paramètres stockés du modèle source sont disponibles dans le modèle de destination. Si vous utilisez la commande Stocker les données utilisées dans le modèle de destination, le modèle stockera uniquement les paramètres utilisés et non tous les paramètres provenant du modèle source.
Remarques importantes :
- Une fois appliquée, la commande Stocker les données utilisées comprend toutes les informations relatives aux poutres utilisées dans le fichier DWG actuel. De ce fait, les entrées personnalisées (ajoutées par l'utilisateur dans les bases de données) et les entrées standard (disponibles par défaut dans l'installation d'Advance Steel) seront stockées dans le fichier DWG.
- Une fois qu'une poutre est copiée dans un nouveau fichier DWG depuis un modèle dans lequel des paramètres sont stockés, tous ces paramètres sont automatiquement stockés dans le modèle de destination ; si vous utilisez la commande Stocker les données utilisées, le modèle conservera uniquement les paramètres utilisés. Si vous devez supprimer ces paramètres du modèle, utilisez la commande Supprimer les données stockées.
- Vous pouvez utiliser le filtre de recherche Advance Steel pour les paramètres qui sont stockés dans le fichier DWG, même si ces paramètres ne se trouvent pas dans la base de données d'installation.
- Les paramètres stockés sont entièrement disponibles dans les labels et les titres de détail, la nomenclature sur le dessin et les nomenclatures externes si les jetons correspondants sont utilisés.
- Les paramètres relatifs au matériau, à la finition, au rôle du modèle, à l'état d'approbation et au commentaire d'approbation sont également stockés s'ils sont appliqués à d'autres éléments en plus des poutres.
