Lignes de repère des symboles de soudure

Découvrez comment ajouter ou supprimer des lignes de repère de symboles de soudure automatiques et manuels, simples ou combinés.

Ces commandes offrent une plus grande flexibilité pour les symboles de soudure de ligne de repère multiple.

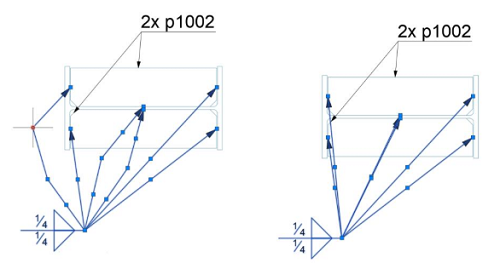

Ajouter une ligne de repère de symbole de soudure

1. Sélectionnez un symbole de soudure.
2. Cliquez avec le bouton droit de la souris et choisissez Ajouter une ligne de repère dans le menu contextuel.
Remarque : Si vous sélectionnez plusieurs symboles de soudure, l'option de commande d'ajout d'une ligne de repère est grisée dans le menu contextuel.

Vous pouvez ajouter de nouvelles lignes de repère aux symboles de soudure manuelle et automatique. La position de la ligne de repère de soudure nouvellement ajoutée ne change pas, même si l'élément sur lequel elle est positionnée est déplacé. Vous pouvez déplacer manuellement la ligne de repère de soudure à l'aide de ses poignées.

Supprimer une ligne de repère de symbole de soudure

1. Sélectionnez un symbole de soudure unique comportant plusieurs lignes de repère.
2. Cliquez avec le bouton droit de la souris et choisissez Supprimer une ligne de repère dans le menu contextuel.
Remarque : Si vous sélectionnez plusieurs symboles de soudure, l'option de commande de suppression d'une ligne de repère est grisée dans le menu contextuel.

Vous pouvez supprimer une ligne de repère des symboles de soudure comportant plusieurs lignes de repère. Vous ne pouvez pas supprimer la dernière ligne de repère d'un symbole de soudure.

Remarque : Les lignes de repère de soudure supprimées réapparaissent lorsque l'épaisseur de la soudure est modifiée.

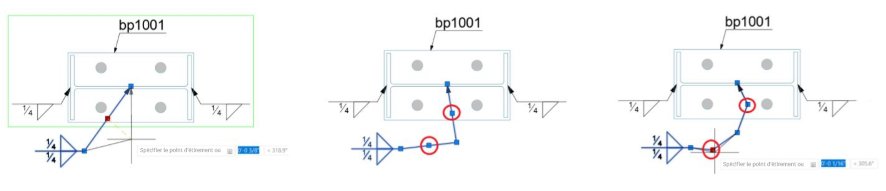

Points de coupure le long des lignes de repère de soudure

Ajout de deux points de coupure supplémentaires le long des lignes de repère de soudure automatiques et manuelles pour améliorer la flexibilité du positionnement.

Les lignes de repère de soudure automatiques et manuelles sont initialement créées avec un point de coupure central. Les points de coupure supplémentaires apparaissent le long de la ligne de soudure après la modification de la position du point de coupure du milieu. La position des deux points de coupure supplémentaires peut également être modifiée, pour un meilleur ajustement des lignes de repère de soudure dans les détails agglomérés.

Les points de coupure supplémentaires sont disponibles sur les lignes de soudure à repère simple ou multiple.

Pour supprimer les points de ligne de soudure interrompus et rétablir les lignes de repère sur des lignes droites, désactivez la case Ligne de soudure brisée dans l'onglet Ligne de rappel de la boîte de dialogue des propriétés du symbole de soudure.
